【保存版】蛍光灯LED化の知識総まとめ｜3方式の見分け方とバイパス工事・給電方式の違い

「2027年に蛍光灯が買えなくなる」というニュースを耳にして、自宅やオフィスの照明をどうすべきか悩んでいませんか？

実は、蛍光灯のLED化は「ただLEDタイプの管を買ってきて付け替えれば終わり」という単純な話ではありません。既存の照明器具のタイプ（点灯方式）を正しく見極めずに誤ったLED管を装着すると、異常発熱による発煙・火災事故を引き起こしたり、古い安定器に無駄な電気代を払い続けることになります。

この記事では、電気工事士の視点から、「蛍光灯が光る仕組みと3つの点灯方式の見分け方」「両側給電・片側給電の決定的な違い」「絶対に失敗しないLED化工事の3つの選択肢」まで、蛍光灯のLED化に必要なすべての基礎知識を網羅的に整理しました。

（※実際の器具を分解して行った具体的な施工手順については、別記事の「実践編①：インバータ蛍光灯のバイパス改造工事」および「実践編②：グロー式蛍光灯から一体型LEDベースライトへの器具交換工事」にて徹底解説しています。本記事とあわせてご覧ください。）

第1章：蛍光灯の「2027年問題」とは？｜なぜ今LED化が急務なのか

私たちが毎日見上げている天井の蛍光灯ですが、2027年末（2027年12月31日）をもって、すべての一般照明用蛍光ランプの製造および輸出入が全面的に禁止されます。

これは2023年11月に開催された「水銀に関する水俣条約 第5回締約国会議（COP5）」での決定を受けたもので、日本国内でも「水銀による環境の汚染の防止に関する法律施行令」が改正され、以下のスケジュールで段階的に廃止されることが確定しています。

2028年以降も「すでに流通している在庫品の販売」や「現在設置されている蛍光灯の使用」自体は違法ではありません。しかし、パナソニックや東芝（東芝ライテック）、ホタルクス（旧NEC）といった主要メーカーは2027年9月頃までに順次生産を終了するため、駆け込み需要による価格高騰や品切れが確実に発生します。球切れしてから慌てないためにも、計画的なLEDへの移行が不可欠です。

第2章：蛍光灯が光る仕組みと「安定器」の役割

そもそも、なぜ蛍光灯の器具にLEDをそのまま挿すとトラブルが起きるのでしょうか？それを理解するには、蛍光灯が光る物理的なメカニズムと、器具内部に隠された「安定器（バラスト）」の役割を知る必要があります。

2-1. 水銀蒸気と紫外線による発光原理

白熱電球が「フィラメント（金属線）に電気を流して高温で赤熱させる」のに対し、蛍光灯は「気体中の放電現象」を利用して光っています。

1. 両端の電極（フィラメント）を加熱し、ガラス管の内部へ熱電子を放出させる。
2. 飛び出した電子が、管内に封入された微量の「水銀原子」やアルゴンガスに衝突する。
3. 衝突のエネルギーによって水銀原子から目に見えない「紫外線（波長253.7nm）」が発生する。
4. この紫外線がガラス管の内壁に塗布された「蛍光物質（蛍光体）」にぶつかり、人間の目に見える可視光線（白い光）へと変換される。

2-2. なぜ蛍光灯には「安定器」が必要なのか？

蛍光灯の内部で起こる「アーク放電」には、電気的に非常に厄介な性質（負性抵抗特性）があります。それは、「一度放電が始まると、管内の電気抵抗が急激に下がり、電流が無限に増え続けて一瞬で焼き切れてしまう」という性質です。

そのため、蛍光灯の器具内部には必ず「安定器」と呼ばれる装置が組み込まれています。安定器は以下の2つの重要な仕事を担っています。

• 始動時の高電圧発生（キック電圧）： 放電を開始させるため、瞬間的に数百V〜1,000V以上の高い電圧を発生させる。
• 点灯中の電流制限（バラスト機能）： 放電が始まった後、電流が暴走して管が破裂するのを防ぐため、コイルのインダクタンス（または電子回路）によって電流を一定の値に抑え込む。

一方、LED照明は半導体（発光ダイオード）であり、内部の電源基板（AC/DCコンバータと定電流ドライバ）で自ら電圧と電流を精密に制御しています。そのため、LEDにとって蛍光灯の安定器は「全く不要な邪魔者」であり、むしろ安定器が出す高電圧パルスや高周波電流がLEDの内部回路を破壊・焼損させる原因になるのです。

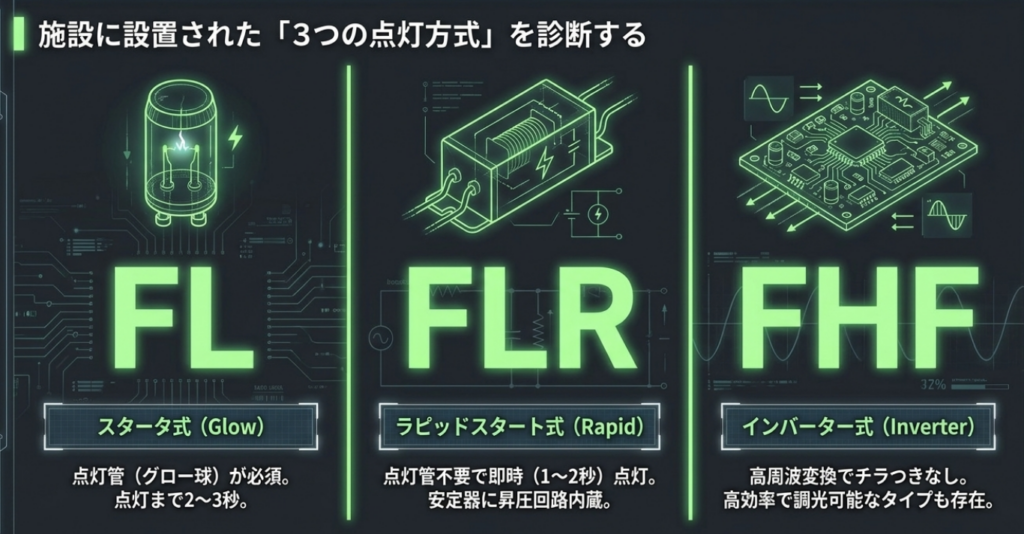

第3章：蛍光灯の「3つの点灯方式」と確実な見分け方

蛍光灯の器具には、大きく分けて「グロースタータ形」「ラピッドスタート形」「インバーター形」の3種類の点灯方式が存在します。自宅や職場の蛍光灯がどれに該当するかは、「蛍光管に印字されている型番の先頭アルファベット」を見ることで見分けることができます。

① グロースタータ形｜型番：【FL】（丸形はFCL）

最も古くからあるシンプルな方式で、一般住宅のキッチン手元灯、洗面所、和室・仏間の間接照明などで広く使われています。

• 仕組み： 「点灯管（グロー球 / グローランプ）」と呼ばれる小さな電球状のバイメタルスイッチを使います。スイッチを入れるとグロー球内部で放電が起きてバイメタルが接触・予熱し、離れた瞬間に磁気式安定器（チョークコイル）の自己誘導作用で高電圧が発生して点灯します。
• 見分け方： 蛍光管の型番が「FL」（例：FL20SS...、FL10...）から始まります。また、器具のソケット付近に親指サイズの「グロー球」がねじ込まれており、スイッチを入れると「チカチカッ」と2〜3秒点滅してから点くのが特徴です。

② ラピッドスタート形｜型番：【FLR】

主にオフィスビル、学校、店舗、倉庫などの業務用途で大量に普及している方式です。

• 仕組み： グロー球を使わず、大型の磁気式安定器の中に「フィラメントを常時加熱する予熱巻線」と「高電圧を発生させる昇圧巻線」が組み込まれています。また、蛍光管のガラス内面に起動を助ける導電性ストライプ（M表示）や外部シリコン被膜が施されています。
• 見分け方： 蛍光管の型番が「FLR」（例：FLR40S・W/M/36）から始まります。器具にグロー球は存在せず、スイッチを入れると1〜2秒でスーッと点灯します。

③ インバーター形（Hf蛍光灯）｜型番：【FHF】（丸形はFHC）

1990年代後半以降の比較的新しい住宅設備やオフィス照明、学習机のライトなどで主流となった電子制御方式です（※器具側がインバーター回路であっても、従来のFL管を指定して駆動するタイプも存在します）。

• 仕組み： 重い鉄心のコイル（磁気式安定器）の代わりに、半導体を用いた「電子安定器（インバーター基板）」を搭載しています。商用電源（50Hz/60Hz）を一度直流に整流し、数万Hz（40kHz〜100kHz程度）の高周波交流に変換して蛍光管を駆動します。
• 見分け方： 専用管の場合は型番が「FHF」（例：FHF32EX-N-H）から始まります。グロー球はなく、スイッチを入れた瞬間にチラつきゼロでパッと即時点灯し、発光効率が高いのが特徴です。

比較項目	グロースタータ形	ラピッドスタート形	インバーター形（Hf）
型番の先頭文字	FL（丸形はFCL）	FLR	FHF（丸形はFHC） ※FL管を使う機器もあり
点灯管（グロー球）	あり（必須）	なし	なし
安定器の構造	磁気式（単巻リアクトル）	磁気式（予熱＋昇圧トランス）	電子回路基板（高周波発生）
点灯までの挙動	2〜3秒チカチカ点滅して点灯	1〜2秒で即時点灯	瞬時にパッと点灯（チラつき無）
工事不要LED管の相性	△（グロー球を抜けば点灯するが安定器ロスが残る）	×（絶対NG・発煙や火災事故が多発）	×（絶対NG・高周波でLED回路が焼損する）

第4章：直結バイパス工事の核心｜「両側給電」と「片側給電」の違い

既存の照明器具のガワ（筐体）を残して安全にLED化する方法が、器具内部の安定器（またはインバーター基板）を回路から切り離し、AC100V（または200V）の電源線をソケットへ直接繋ぎ直す「LEDバイパス工事（直結工事）」です。

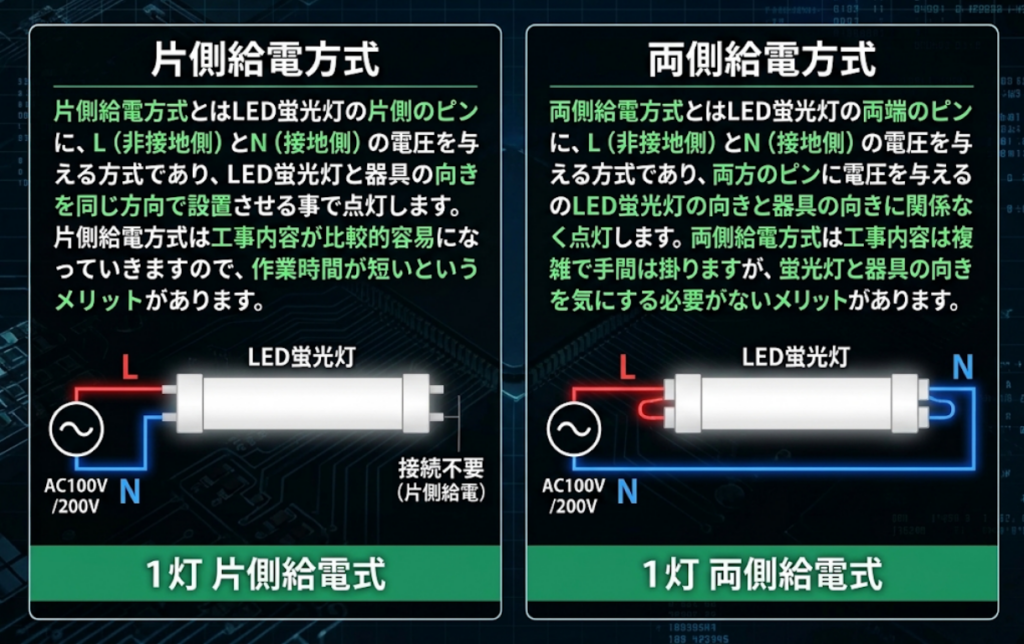

このバイパス工事を行う際、絶対に理解しておかなければならないのが、直管LEDランプにおける「両側給電方式」と「片側給電方式」の配線構造の違いです。

4-1. 両側給電方式（左右振り分け配線）

直管ランプの左側のソケットと右側のソケットに、それぞれAC100Vの「非接地側（L：黒線）」と「接地側（N：白線）」を1本ずつ振り分けて接続する方式です。ネット通販で安価に流通している直管LEDランプの大半はこの両側給電タイプです。

• 配線のポイント： 各ソケットには2つのピン穴がありますが、ソケット側で2つの端子を渡り線で短絡（ショート）させて同極にし、左ソケット全体を「L」、右ソケット全体を「N」とします（交流かつLED内部にブリッジ整流回路があるため、左右どちらが黒・白でも動作します）。
• メリット： 既存の器具の左右に伸びている配線をそのまま活かしやすく、万が一誤って従来の蛍光管を挿してしまっても、フィラメントが切れるだけで電源のデッドショート（短絡爆発）には至りにくいという特徴があります。

👉 実際のソケット短絡加工とハンダ付け・バイパス結線の様子は、【実践編①】インバーター蛍光灯のLED化改造工事（第4章・第5章）にて写真付きで詳しく解説しています。

4-2. 片側給電方式（片側集中配線）

器具の片方のソケットの2つのピン穴だけに「L（黒線）」と「N（白線）」の両方を接続し、反対側のソケットには一切電気を流さない（ただ管を支えるだけのホルダーとして使う）方式です。国内大手照明メーカーの業務向けLED管などで多く採用されています。

• 配線のポイント： 給電側となる片方のソケットの2端子にAC100VのLとNを直接繋ぎ、反対側のソケットの配線は切断・絶縁して完全に切り離します。また、LED管を装着する際は「給電側マーク」の向きをソケットと一致させて挿す必要があります。
• メリット： ランプ交換時に片側のソケットに片方のピンを挿した状態で、反対側の露出しているピンに作業者の指が触れても、感電するリスクがない（充電部が露出しない）という安全設計上の利点があります。

第5章：「工事不要LED」の罠と、器具寿命・安全規格（JLMA301）

ホームセンターやネット通販では、「工事不要！今の器具にそのまま挿すだけ！」と謳う直管LEDランプが多数販売されています。しかし、独立行政法人製品評価技術基盤機構（NITE）や日本照明工業会（JLMA）は、これら「工事不要タイプ」の安易な使用に対して強い警告を発しています。

5-1. 実際に起きている発煙・火災事故のメカニズム

• ラピッド形・インバーター形での異常発熱（火災事例）：
  ラピッドスタート形やインバーター形の安定器は、蛍光管の特性に合わせて高電圧や高周波電流を送り出す設計になっています。ここに工事不要LED管を挿すと、インピーダンス（交流抵抗）の不整合によって安定器やLED内部のコンデンサに過大なストレスがかかり、安定器が異常加熱して発火したり、LED管が溶融・破裂する事故が全国で相次いでいます。
• グロー球の抜き忘れによる焼損：
  グロースタータ形器具にLED管を挿す際、既存のグロー球（点灯管）を抜き忘れると、グロー球が何度も始動パルス（約1,000Vのキック電圧）を打ち続け、LED内部の電源回路が一瞬でパンク・発煙します。
• 安定器による「無駄な電力消費（鉄損・銅損）」：
  仮にグロー球を抜いて無事に点灯したとしても、電流は引き続き古い磁気式安定器（鉄心と銅線の塊）を通過します。実践編②の検証記事で実測・計算した通り、安定器を通すだけで常に2W〜5W程度の電力がジュール熱として無駄に捨てられ続け、本来の省エネ性能が大きく損なわれます。

5-2. 照明器具自体の寿命（10年〜15年）と「ガイド301」

さらに見落とされがちなのが、「照明器具本体の物理的な寿命」です。日本照明工業会（JLMA）の基準では、照明器具の適正交換目安は設置後10年（最長でも15年）と定められています。

設置から15年〜20年以上経過した器具は、蛍光灯の熱と紫外線によってプラスチック製のソケットが黄ばんで脆化（ボロボロに崩れる状態）していたり、内部配線の被覆が硬化してひび割れていたりします。バイパス工事で安定器を切り離しても、劣化したソケットが割れてランプが落下したり、接触不良で発熱するリスクは消えません。

なお、日本照明工業会が定める安全規格（JLMA301等）では、既設器具をバイパス改造する場合、「元のメーカー保証はすべて消滅し、改造施工者がすべての製造物責任（PL責任）を負うこと」、そして誤装着事故を防ぐために「改造済みであり従来の蛍光管は使用不可である旨の警告ラベルを器具に明記すること」が強く求められています。もちろん、この工事には「電気工事士」の国家資格が必須です。

第6章：結論｜あなたの照明はどの方法でLED化すべきか？（最適解チャート）

ここまでの物理的・電気的な知識を踏まえ、既存の蛍光灯をLED化する際の「3つの選択肢」のメリット・デメリットと、最も合理的な判断基準をまとめます。

比較項目	選択肢①：工事不要LED管 （グロー球抜きのみ）	選択肢②：安定器バイパス工事 （直結改造＋LED管）	選択肢③：一体型LED器具へ 丸ごと交換【最推奨】
電気工事士資格	不要	必須（第二種電気工事士以上）	必須（第二種電気工事士以上） ※引掛シーリング式は不要
対象となる器具	グロースタータ形（FL）のみ	システムキッチン・洗面台・電動棚など器具ごと外せない特殊設備	天井直付・壁付・間接照明など汎用的なすべての照明器具
省エネ性能（効率）	△（安定器ロス2〜5Wが残る）	◎（安定器ロスゼロ）	◎（最新ドライバで最高効率）
安全性・寿命	×（古い安定器の発火リスク残存）	〇（ソケットの樹脂劣化に注意）	◎（筐体・回路すべて新品）
コストパフォーマンス	△（管単体でも1,000円前後）	◎（材料費のみで設備丸ごと交換よりも安い）※工事費別	◎（器具によって様々だが、安いものだと2,000円前後～）※工事費別

パターンA：照明器具ごと外せる場所なら「一体型LEDベースライトへ丸ごと交換」が圧倒的におすすめ！

キッチンの天井灯、廊下、倉庫、和室の間接照明など、独立した照明器具がネジ止めされている場所であれば、古い器具を撤去して「器具一体型LEDベースライト」へ丸ごと交換してしまうのが、安全性・明るさ・コストのすべての面で圧勝します。

現在、20W形（60cm）や40W形（120cm）の一体型LEDベースライトは、安価なものだと1,500円〜3,000円程度という直管LEDランプ単体と大差ない価格から購入できます。古いソケットの破損リスクもゼロになり、明るさ（ルーメン）も一気に数倍に跳ね上がります。

👉 安定器ロスの詳細な計算と、一体型LEDベースライトへの交換手順（石膏ボードへのアンカー施工・WAGO結線）は、こちらの実践記事をご覧ください：
【実践編②】グロー式蛍光灯から一体型LEDベースライトへの器具交換工事

パターンB：家具や住宅設備に内蔵された照明なら「安定器バイパス（直結）工事」！

一方、システムキッチンの電動昇降キャビネットや、洗面化粧台のミラーキャビネットなど、「照明器具が住宅設備と一体化しており、市販のベースライトに付け替えることが物理的に不可能なケース」があります。こうした設備はメーカーに修理を頼むと「ユニット全体の交換で10万円以上」と言われてしまうことが少なくありません。

このようなケースでこそ、電気工事士の知識を活かした「インバーター・安定器のバイパス（直結）手術」が最大の威力を発揮します。内部の劣化したインバーター基板を回路から完全に切り離し、ソケットへAC100Vを直接引き込むことで、わずか1,000円程度のLED管代だけで安全かつ半永久的に設備を延命させることができます。

👉 結線図と制御基板（トライアック）の解析から、両側給電ソケットの短絡加工、バイパス結線までの全工程は、こちらの実践記事をご覧ください：
【実践編①】電気工事DIY インバーター蛍光灯のLED化改造工事（直結バイパス編）

関連記事（実践編・資格取得編）

本記事で解説した理論を実際の照明器具で施工したドキュメント記事や、第二種電気工事士の短期合格ロードマップをまとめています。

• 【保存版】電気工事DIY インバーター蛍光灯のLED化改造工事（直結バイパス実践編）
• 【保存版】電気工事DIY グロー式蛍光灯から一体型LEDベースライトへの器具交換工事
• 【独学1週間で合格】第二種電気工事士・筆記試験の効率的な「対策ロードマップ」
• 【総額3万円・5日間】第二種電気工事士・技能試験を独学と中古工具で突破した高効率戦略
