「ドリルで穴を開けたら、いつも斜めになってしまう…」
「サンドペーパーで研磨すると、表面が波打ってしまう…」
「もっと正確に、もっと効率的に作業できる方法はないだろうか？」

そんな悩みを抱えていませんか？

こんにちは。建築士で、このブログ『n-1 Lab.』を運営しているvoidです。
私自身、DIYを始めた当初は、作業の精度に悩まされ続けていました。「丁寧にやっているはずなのに、なぜか仕上がりが美しくない」「何度やっても同じミスを繰り返してしまう」──そんなジレンマを抱えていたのです。

しかし、ある時気づきました。問題は私の技術ではなく、「正確に作業するための道具」が不足していただけだったのです。その道具こそが、「治具（じぐ）」でした。

治具を自作し、使い始めてから、私のDIYは劇的に変わりました。穴あけの精度が上がり、研磨の仕上がりが格段に向上し、作業時間も大幅に短縮されたのです。

この記事では、私が実際に製作し、木工DIYなどで使用している2つの必須治具──センタードリルガイドとサンドペーパーホルダー──の製作方法を、完全図解で徹底解説します。

この記事を最後まで読めば、あなたも治具製作の楽しさと、精度が向上する喜びを実感できるはずです。では、さっそく始めましょう。

なぜDIY上級者は治具を自作するのか

あなたのDIY、「何となく」で仕上がりに満足していますか？

カフェ板の側面に10mmの穴を開けようとしたとき、「だいたいこの辺だろう」と目測で墨出しをして、ドリルを手持ちで斜めに打ち込んでしまう…。

やすり掛けで板材の角を面取りしようとしたとき、手で直接ペーパーを握って研磨するため、圧力が不均一になり、表面が波打ってしまう…。

こうした「精度不足」や「仕上がりのムラ」は、あなたの技術や経験が足りないのではありません。「正確に作業するための道具」が不足しているだけなのです。

その道具こそが、「治具（じぐ）」です。

治具とは何か？その本質的な役割

治具とは、作業の精度・効率・再現性を向上させるための補助工具のことです。

例えば：

• ドリルガイド：ドリルを垂直に保持し、正確な位置に穴を開ける
• ペーパーホルダー：サンドペーパーを固定し、均一な圧力で研磨する
• カットガイド：ノコギリやカッターの刃をまっすぐに誘導する

プロの職人が同じ作業を何度も正確に繰り返せるのは、「技術」だけでなく「治具」を活用しているからです。

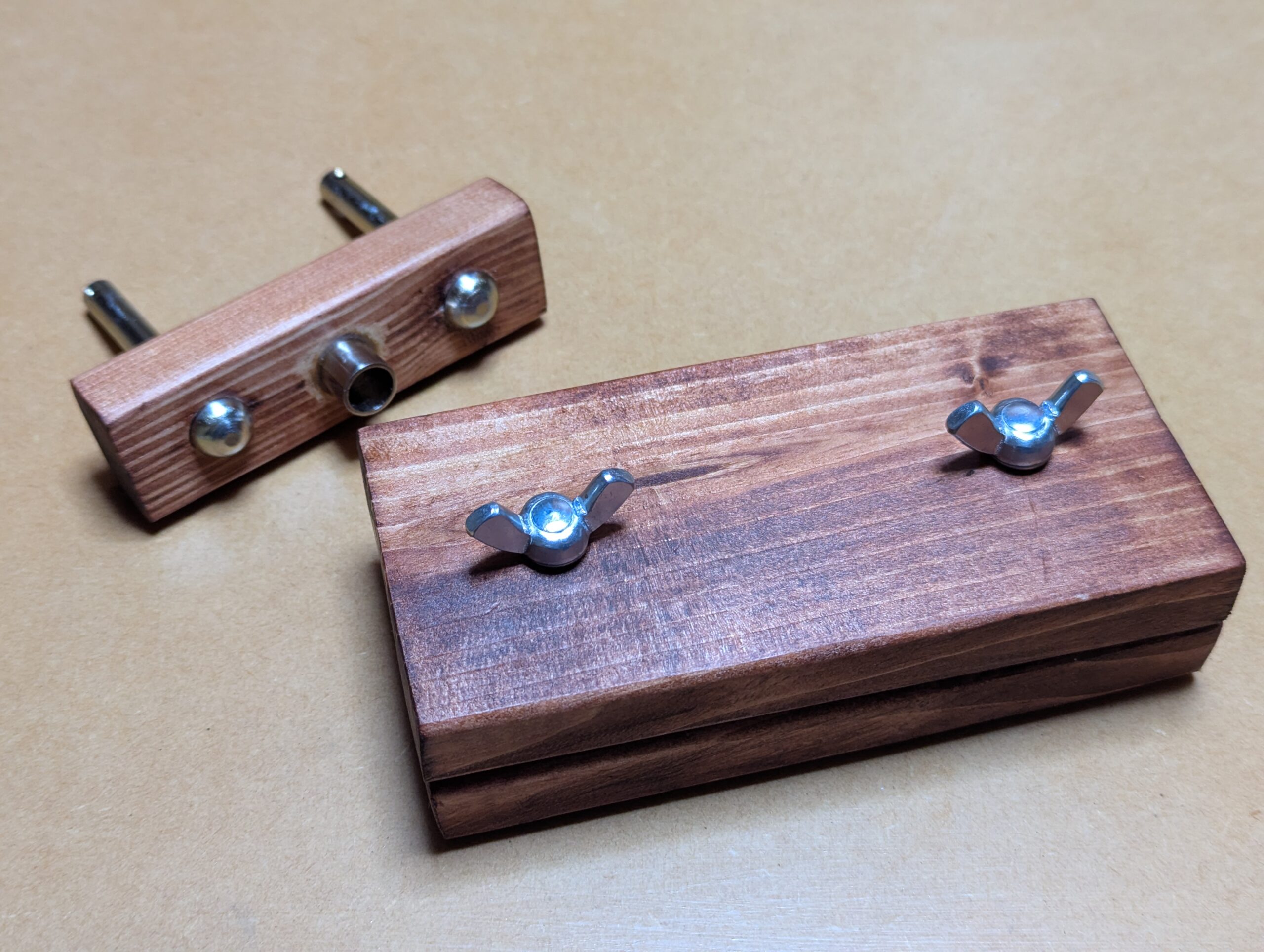

この記事で製作する2つの治具

今回製作するのは、以下の2つの治具です。

治具名	用途	主な使用場面
センタードリルガイド	木材の中心線に正確に穴を開ける	棚板の側面へのビス止め、ダボ穴加工
サンドペーパーホルダー	均一な圧力で研磨作業を行う	板材の面取り、塗装下地処理、車の傷補修

これらの治具は、一度製作すれば何度も使い回せる「投資」です。そして、木工DIYだけでなく、車のメンテナンスなど他のプロジェクトにも応用できる汎用性を持っています。

第1章：治具製作の基礎知識

1-1. 市販品 vs 自作治具：コスパと実用性の比較

治具は市販品も多数販売されていますが、以下のような理由から自作をおすすめします。

比較項目	市販品	自作治具
コスト	数千円〜	数百円〜（端材活用なら実質0円）
カスタマイズ性	低い（既製品の規格に依存）	高い（自分の作業に最適化）
学習効果	低い	高い（製作過程で木工技術が向上）
愛着・満足感	普通	高い（自分で作った道具への誇り）

特に今回製作する治具は、端材などで十分製作可能です。

1-2. 治具製作で学ぶ「精度」の本質

治具を自作する過程で、あなたは「精度とは何か」を身をもって理解することになります。

• 墨出しの重要性：1mmのズレが最終的な仕上がりに大きく影響する
• 直角の厳密性：90度がずれると、穴が斜めになる
• 固定の確実性：治具自体がぐらついていては意味がない

治具製作は、「精度を追求する訓練」そのものなのです。

第2章：センタードリルガイドの製作

2-1. なぜセンターに穴を開けることが重要なのか

木材の側面にビスを打つとき、材の中心線に穴を開けることが非常に重要です。

理由：

1. 木割れのリスク軽減：端に近すぎると、ビスの圧力で材が割れる
2. 強度の確保：中心に打つことで、ビスが材の繊維方向に沿って固定される
3. 見た目の美しさ：ビス頭が材の中心に揃うことで、仕上がりが美しくなる

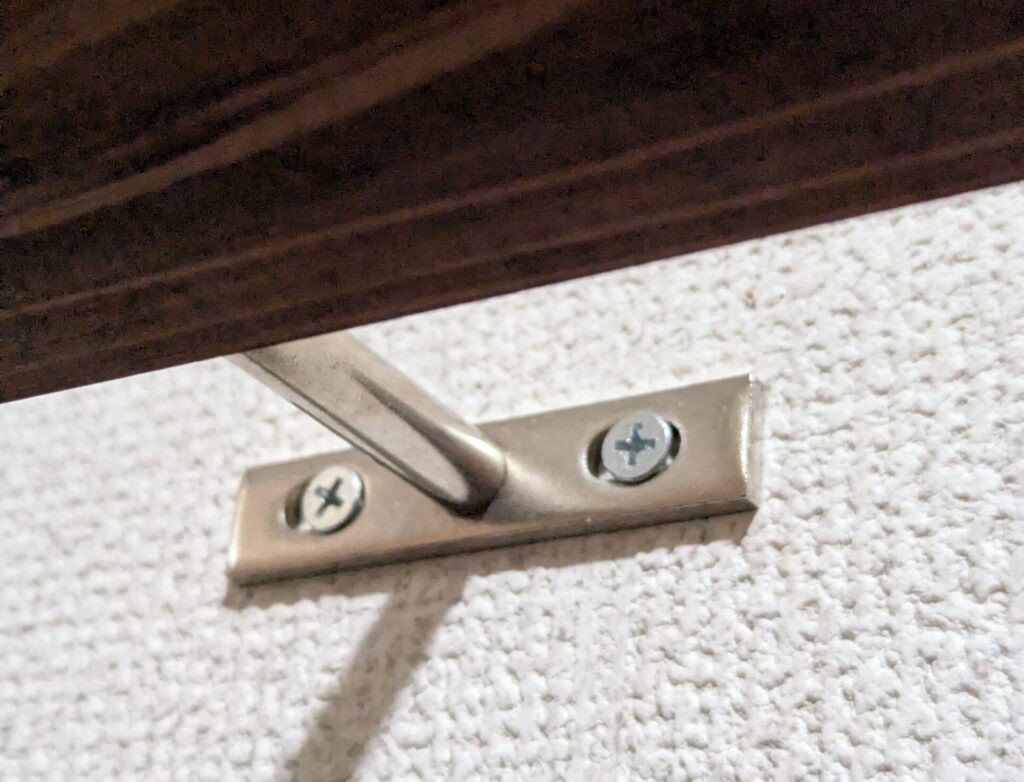

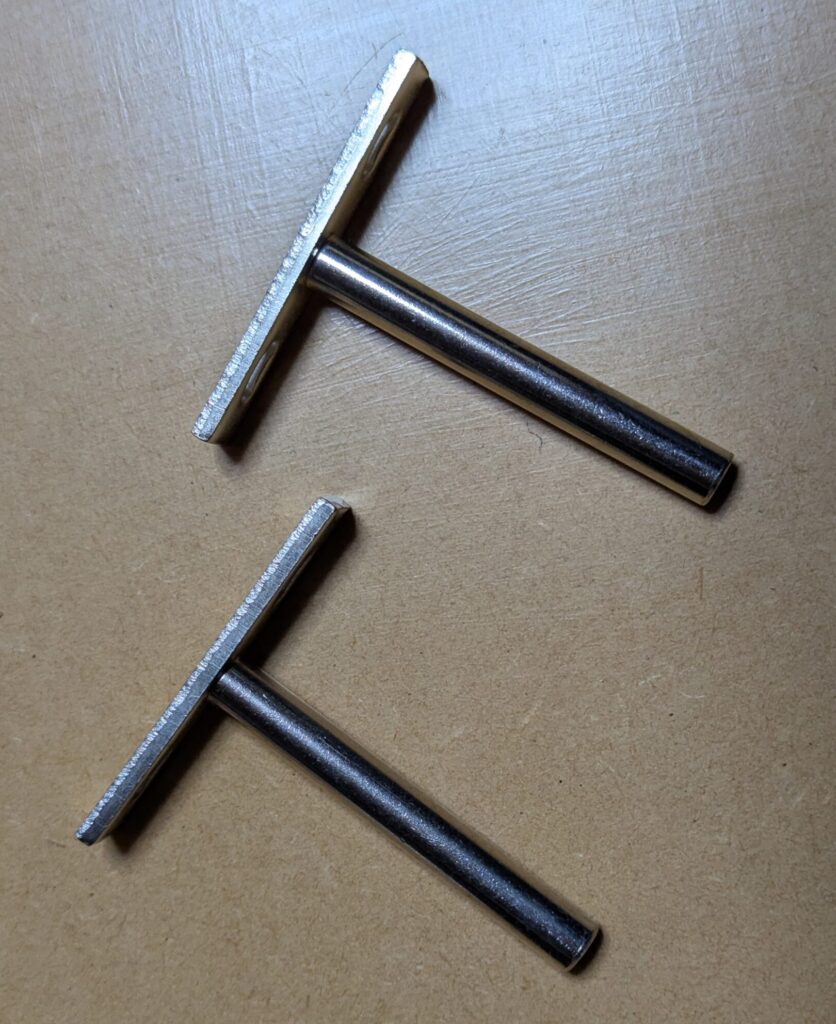

しかし、目測でセンターを出すのは非常に困難です。特に厚さ30mmのカフェ板の側面のような薄い材では、わずかなズレが致命的になります。特に隠し棚うけ金物のように棚に空ける穴の長さが太くて長いものは、僅かにずれてしまうことで、棚の傾きに影響を与えます。

2-2. 必要な材料と工具リスト

【材料】

材料名	サイズ・仕様	数量	入手先	概算価格
木材本体	SPF材orホワイトウッド 小割材 （約19×30） もしくは、SPF材orホワイトウッド 1×2材 長さ150mm以上	1個	ホームセンター	端材利用なら0円

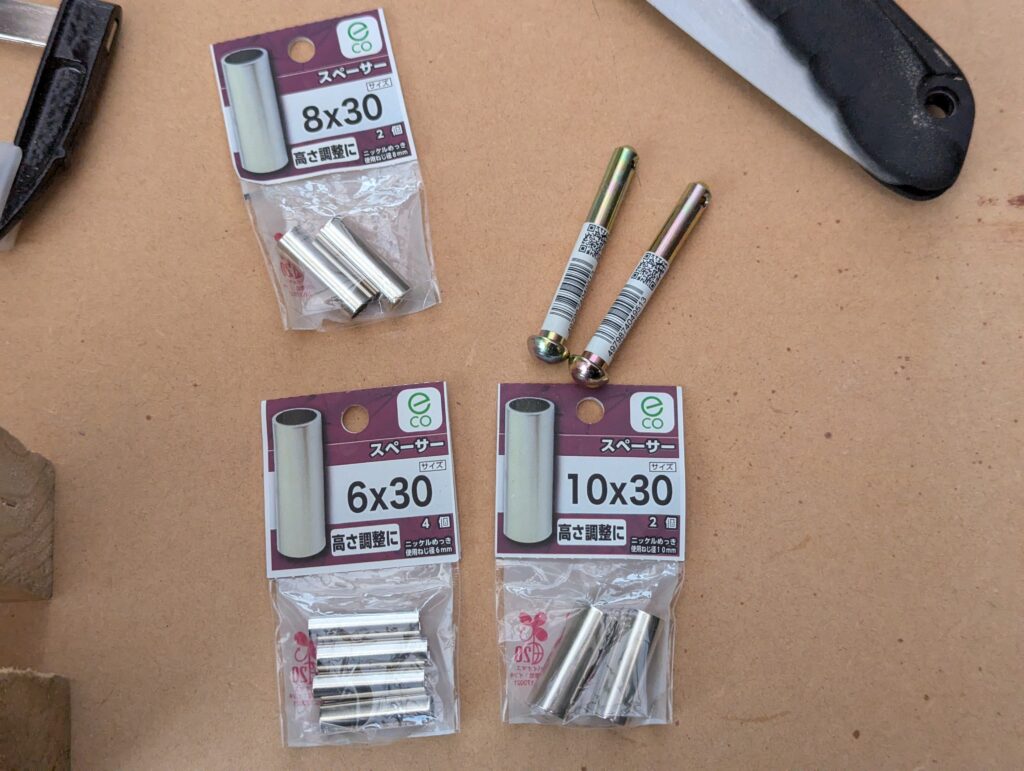

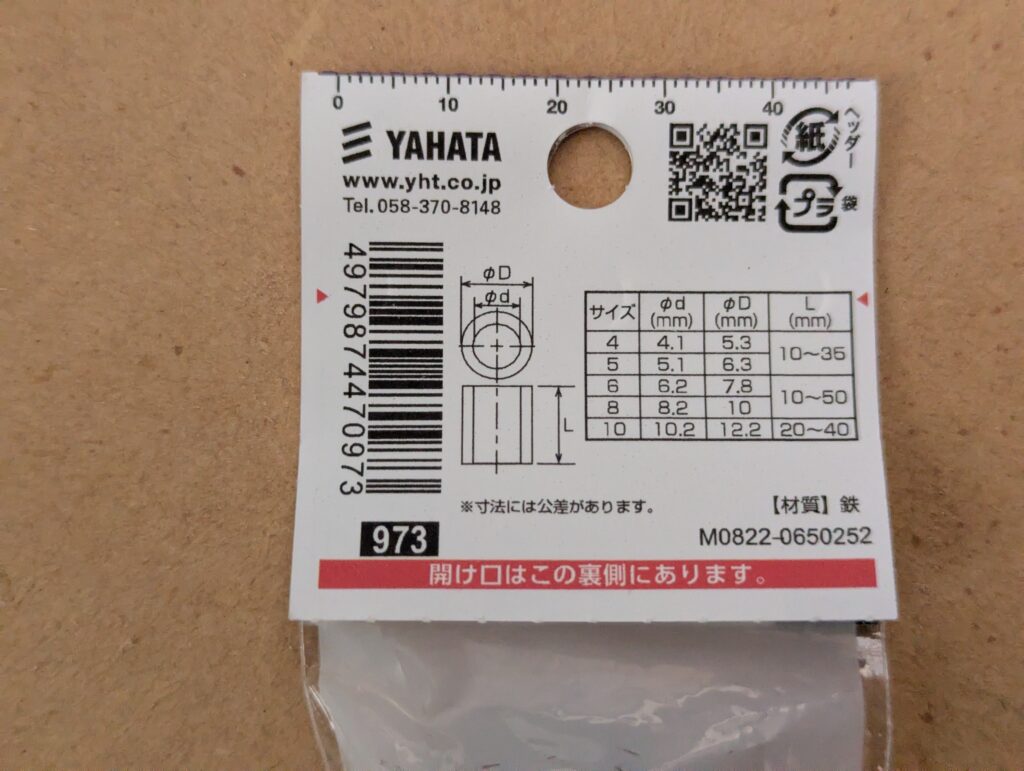

金属スペーサー	内径10mm、外径12mm、長さ20～30mm（SPF材の厚み20mmよりも長いもの） ※複数のドリルに対応するために、 内径が6mm,8mmのスペーサーを合わせて購入することをお勧めします。内径10mmの穴に挿入することで6mm,8mmのドリルにも対応可能です。	1個	ホームセンター	100円〜
リベット（または釘など）	直径8mm、長さ65mm	2本	ホームセンター	200円〜

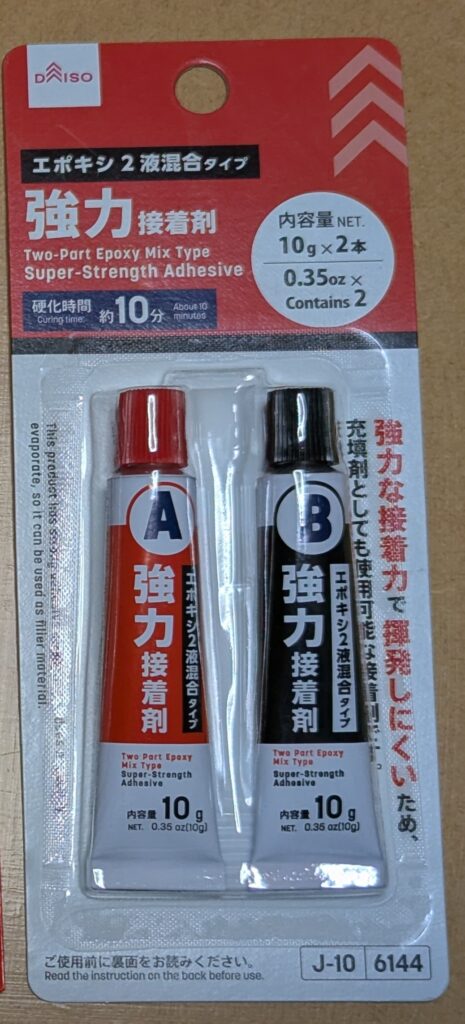

エポキシ接着剤	2液混合型	1セット	100円ショップ/ホームセンター	100円〜300円

【工具】

• 電動ドリル
• ドリルビット（8mm、12mm）
• ノコギリまたは丸ノコ
• サンドペーパー（#120、#240）
• 定規・スコヤ（直角定規）
• 鉛筆・ケガキ針
• クランプ

【保存版】DIY塗装の教科書：失敗しない塗料選びからプロの技まで完全解説
【保存版】これだけ覚える！DIY接着剤の教科書|失敗しない接着剤の選び方から裏ワザまで完全解説

2-3. 製作手順【完全図解】

STEP1：設計と墨出し

作業内容：

1. SPF材を長さ100mm程度にカット
2. 材の中心線を墨出し（幅方向・長さ方向の中心を出す）
3. リベット・スペーサーを配置する位置をマーキング

ポイント：

• スコヤなどを使って中心線を正確に出す
• リベット・スペーサーの間隔は、使用する材の厚みに合わせる（例：20mm材なら間隔20mm程度）

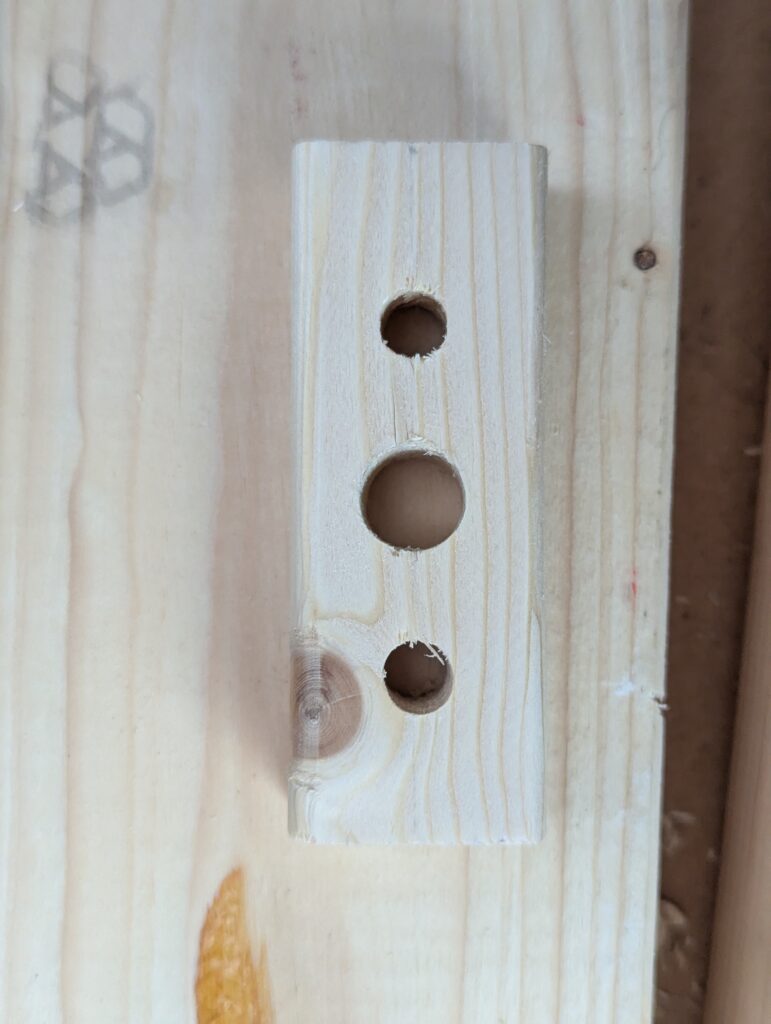

STEP2：本体の加工

作業内容：

1. マーキングした位置に8mm,10mm径のドリルで穴を開ける
2. 穴の深さは約10mm（スペーサーの長さに合わせる）
3. サンドペーパーで表面を整える

ポイント：

• ドリルは垂直に保つ（この段階で斜めになると、治具の精度が落ちる）
• ドリルビットにテープを巻いて深さマークをつけると便利

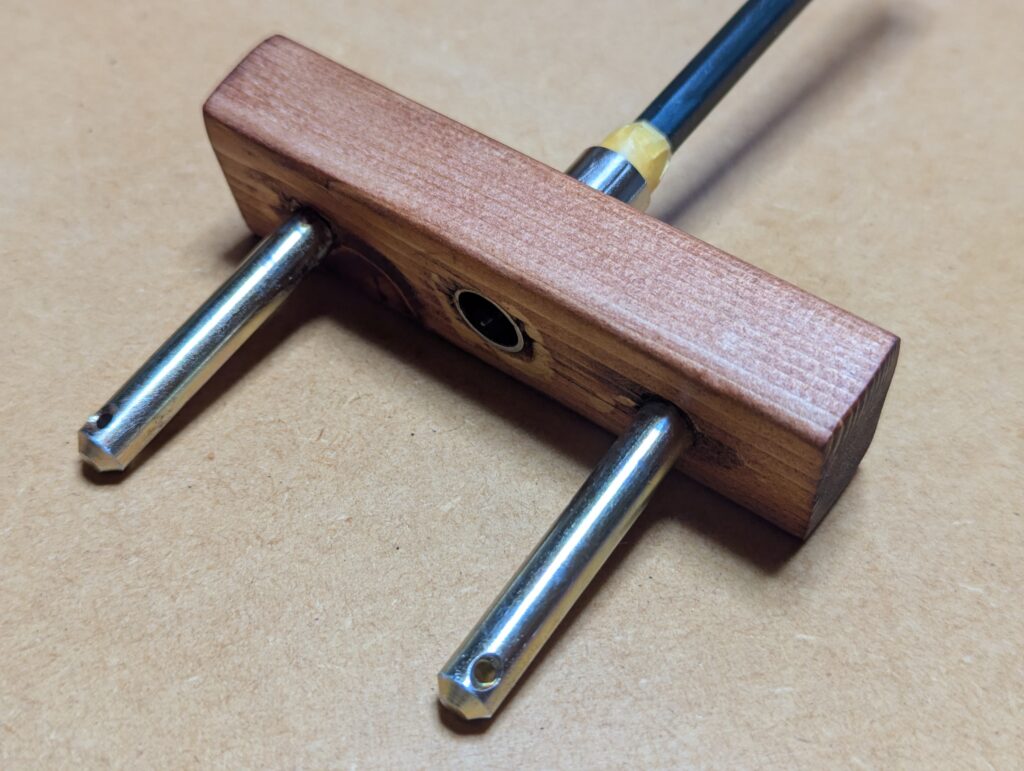

STEP3：金属パーツの組み込み

作業内容：

1. 金属スペーサー接着部分の表面をサンドペーパー（#120）で粗面化
2. 金属部品をアルコールで脱脂
3. エポキシ接着剤を主剤と硬化剤を1:1で混合
4. 穴の内側と金属の外側に接着剤を塗布
5. スペーサーを穴に圧入
6. リベット（または釘）を挿入

ポイント：

• 金属の粗面化と脱脂は作業は省かない方がよい。接着強度が大幅に向上。
• エポキシ接着剤は混ぜすぎに注意（気泡が入ると強度が落ちる）

STEP4：接着と養生

作業内容：

1. はみ出た接着剤を拭き取る
2. 24時間完全硬化させる（この間は触らない）

ポイント：

• 完全硬化前に動かすと、接着不良の原因になる
• 硬化時間は気温に依存（冬場は48時間程度見込む）

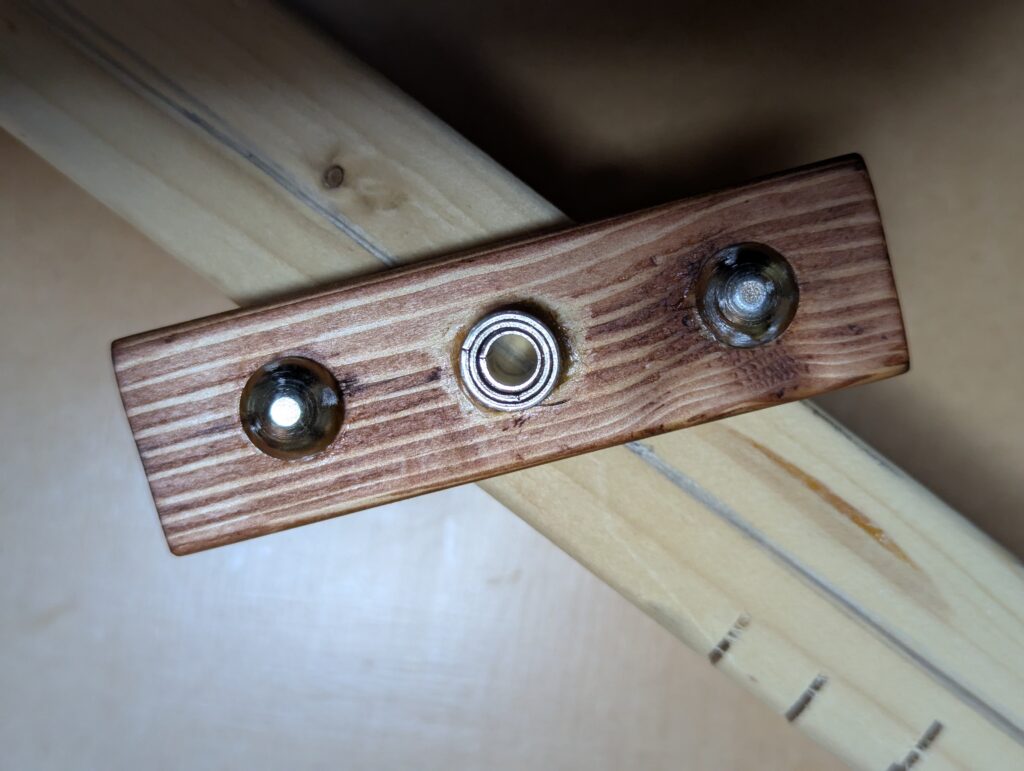

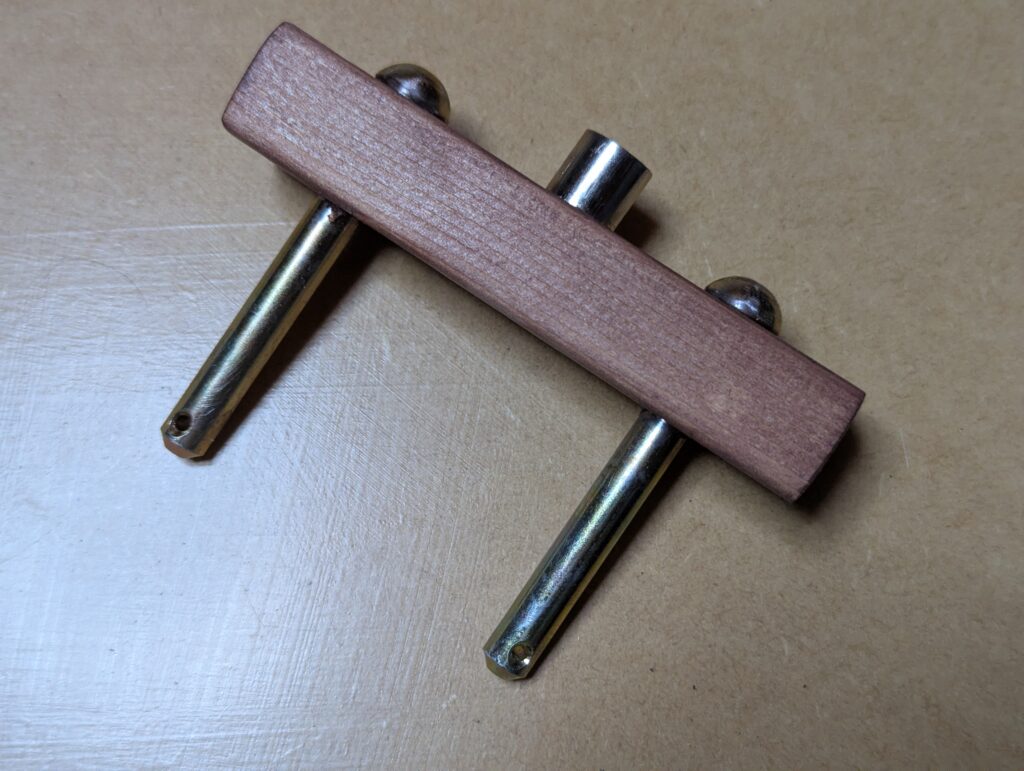

STEP5：精度確認と仕上げ

作業内容：

1. テスト材（端材）を治具に挟む
2. ドリルビットをスペーサーの穴に通し、穴を開けてみる
3. 穴が材の中心に開いているか確認
4. ズレがあれば、スペーサーの位置を微調整

ポイント：

• 最初のテストは必ず端材で行う
• 精度が出ない場合は、リベットの位置を再調整

2-4. 製作時のポイントとよくある失敗

よくある失敗	原因	対策
穴が斜めになる	ドリルを垂直に保てていない	ドリルスタンドを使用、または目視で複数角度から確認
スペーサーが抜ける	接着剤の塗布量不足、脱脂不足	金属表面の粗面化と脱脂を徹底
中心がずれる	墨出しの段階で誤差が発生	スコヤを使った正確な墨出し、テスト材での確認

第3章：サンドペーパーホルダーの製作

3-1. 手研磨の課題とホルダーが解決すること

サンドペーパーを手で直接握って研磨すると、以下のような問題が発生します。

• 圧力の不均一：手のひらの形状により、一部分だけが強く当たる
• 疲労の蓄積：長時間の研磨で手が痛くなる
• ペーパーの無駄：ペーパーが破れやすく、すぐに交換が必要

サンドペーパーホルダーを使用すると：

• 平面全体に均一な圧力がかかる
• 研磨面が平滑になり、仕上がりが美しくなる
• 手の疲労が大幅に軽減される
• ペーパーが長持ちする

3-2. 必要な材料と工具リスト

【材料】

材料名	サイズ・仕様	数量	入手先	概算価格
木材本体	SPF材 1×4材 長さ300mm以上	1個	ホームセンター	端材利用なら0円

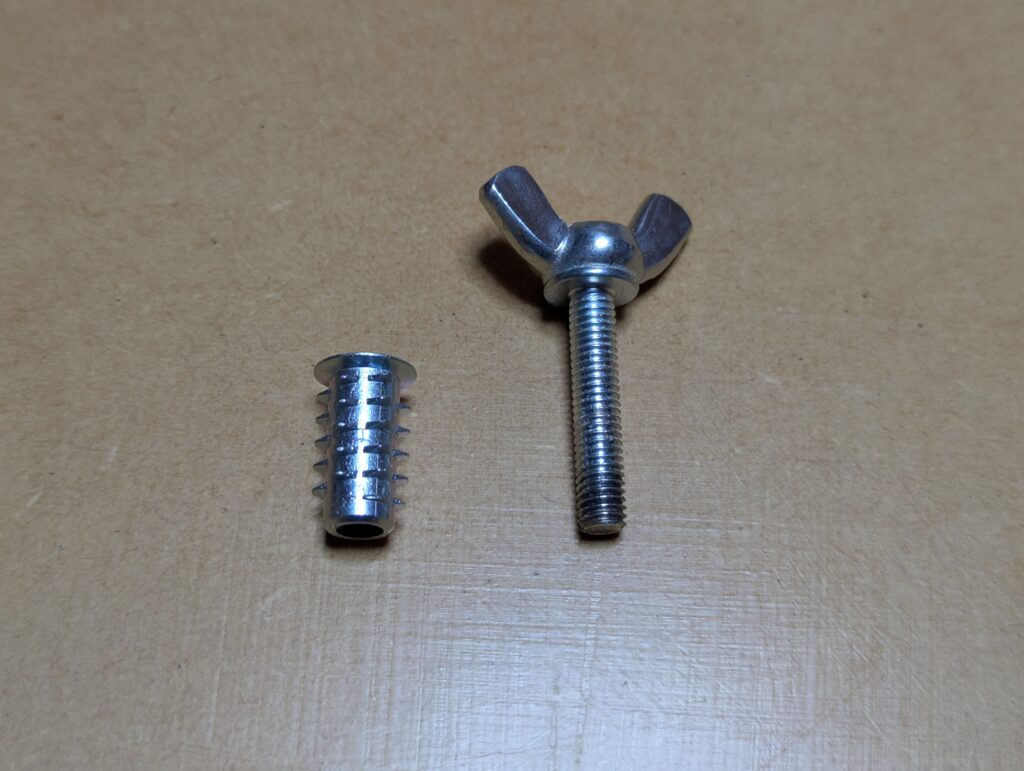

鬼目ナット	Ｍ6 x 20mm ※長さは使用する材の厚みを考慮する。	2個	ホームセンター	100円〜
蝶ボルト	6 × 30mm ※径は鬼目ナットと合わせ、長さは使用する材の厚みを考慮する。	2個	ホームセンター	200円〜

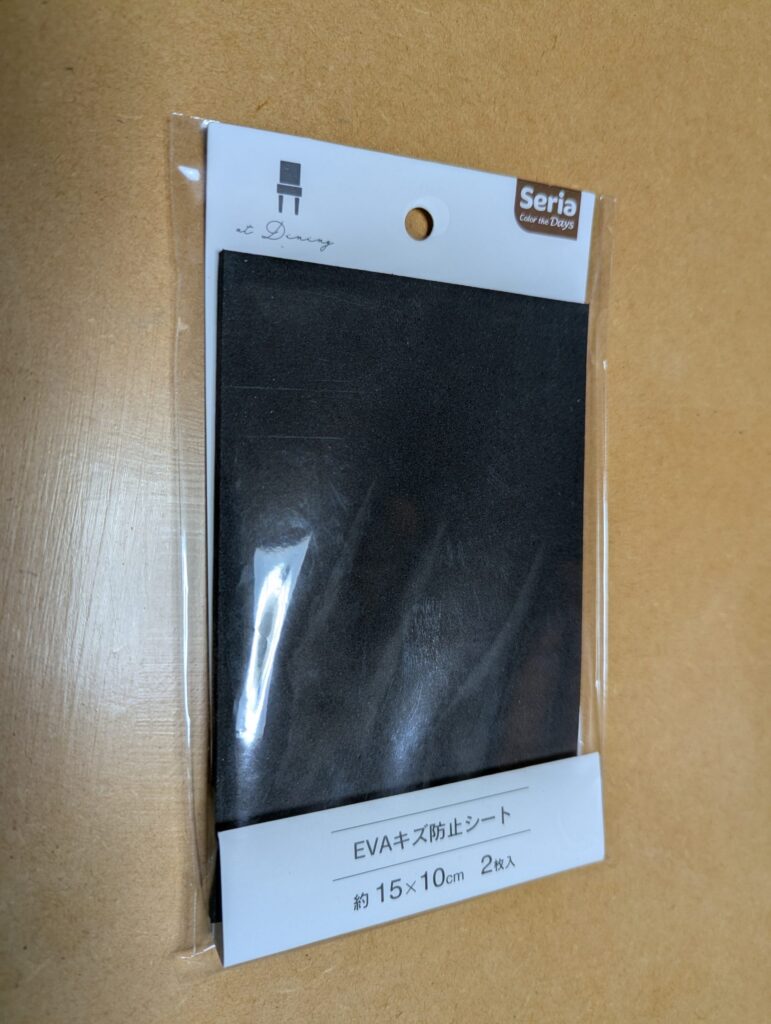

クッションシート	70 × 150mm(以上)	1個	100円ショップ	100円〜

【工具】

• ノコギリまたは丸ノコ
• サンドペーパー（#120、#240）
• 定規
• 鉛筆
• クランプ
• 六角レンチ

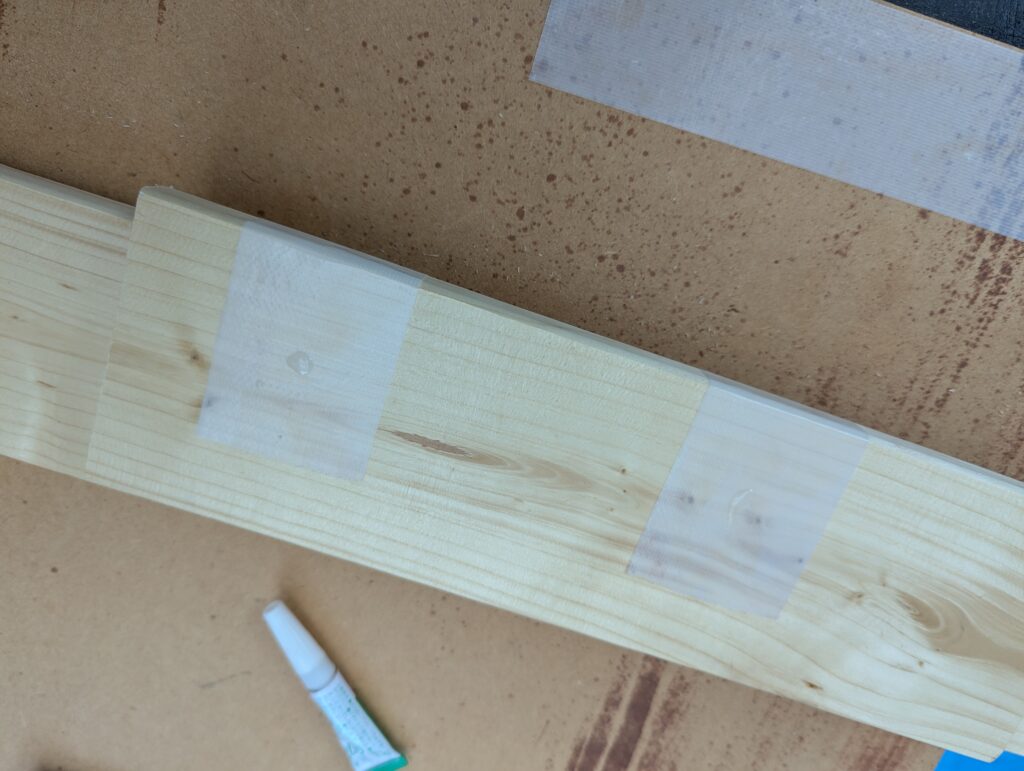

• （任意）養生テープと瞬間接着剤　※材をカットする時の仮固定用

3-3. 製作手順【完全図解】

STEP1：本体の設計と加工

作業内容：

1. SPF 1×4材を幅70mm程度にカット
   ※市販されているサンドペーパーの幅に合わせた

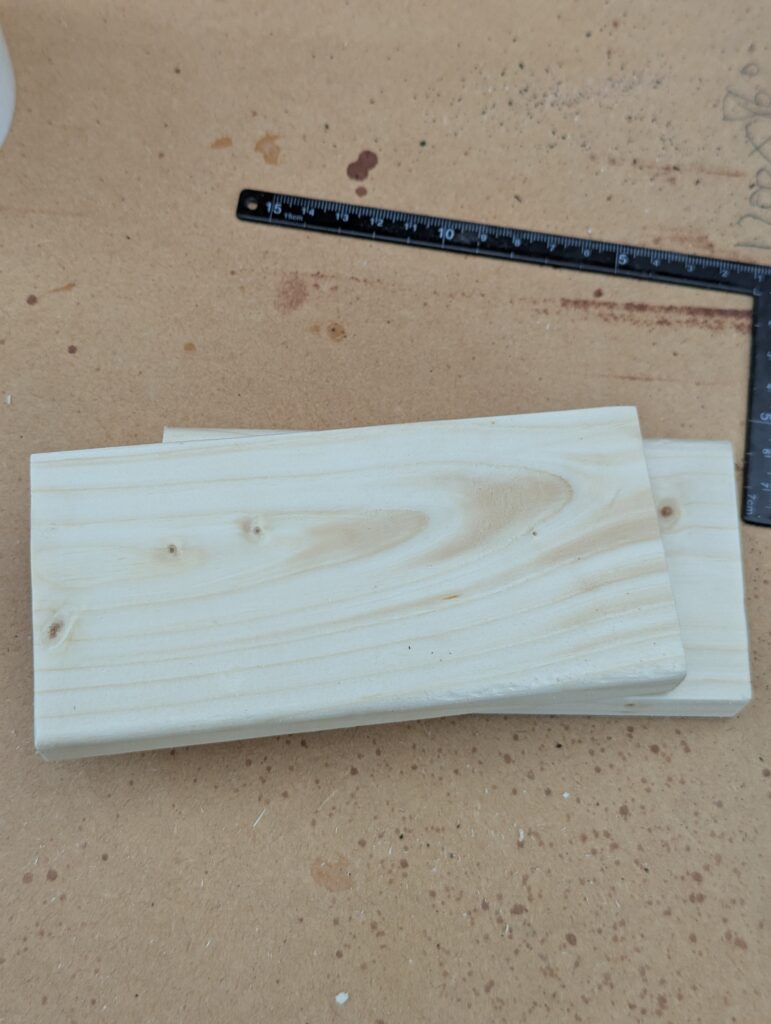

2. 更にカットした材を長さを150mm程度にカットし、70x150mmの材料を2枚作る
3. 角をサンドペーパーで面取り（手に馴染みやすくする）
4. 全体を#240のペーパーで滑らかに仕上げる

ポイント：

• 持ち手部分は手のひらサイズに合わせる（握りやすさが作業効率に直結）
• 角の面取りは、ケガ防止のためにも必須

STEP2：本体の加工

作業内容：

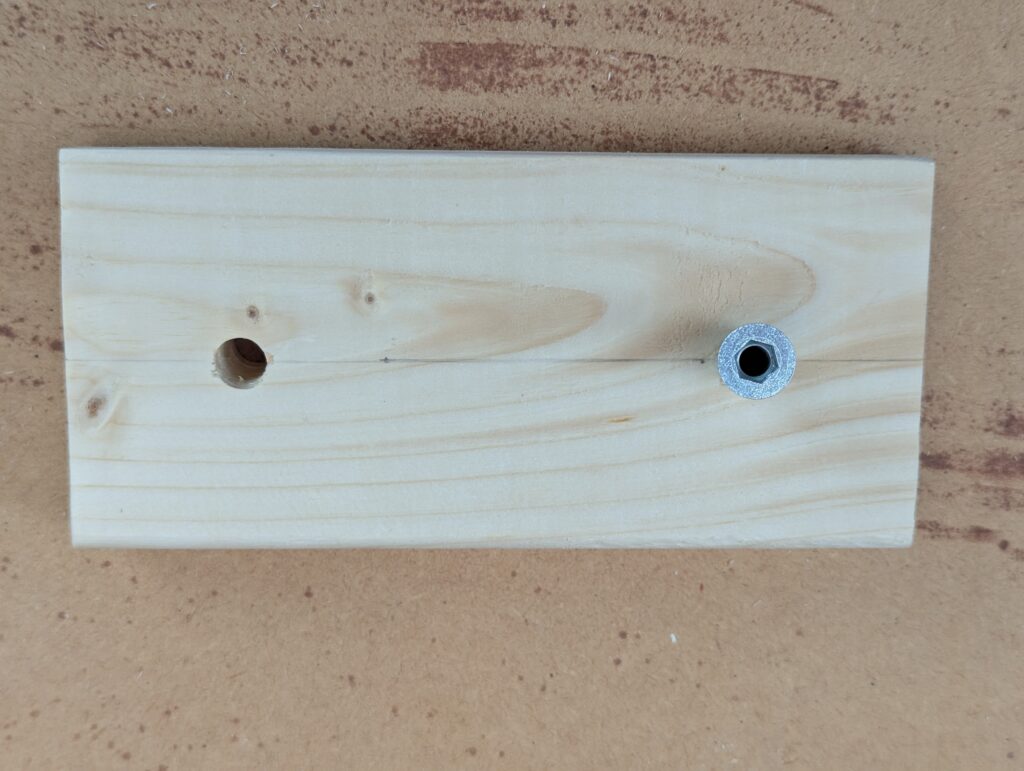

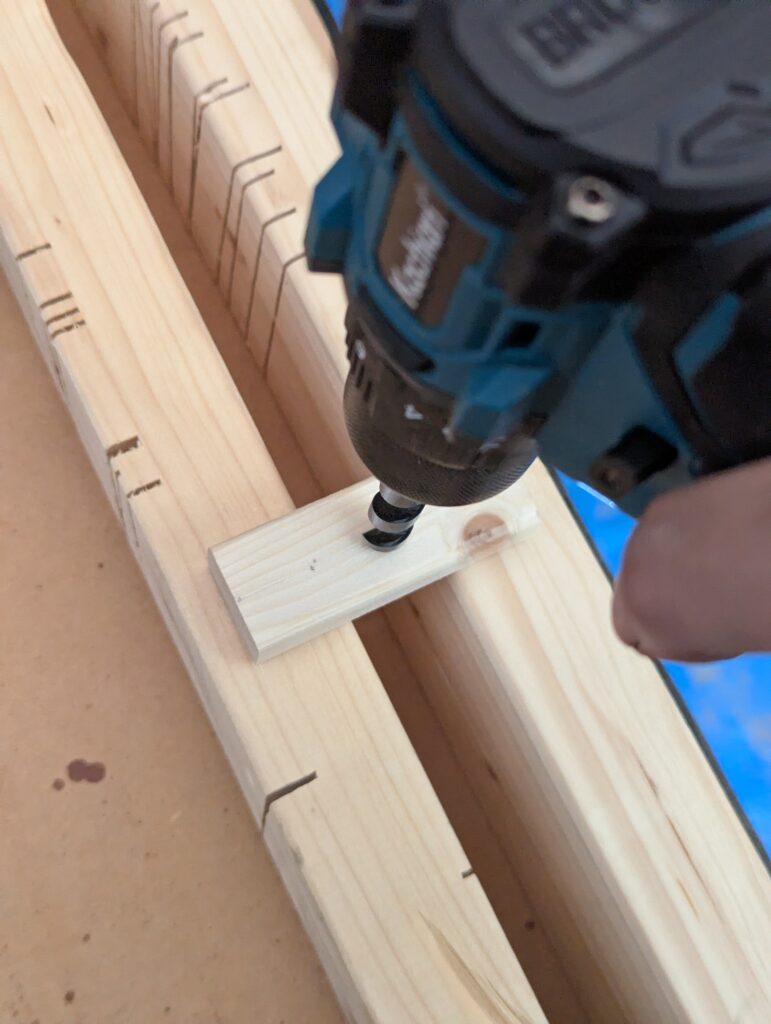

1. 材に中心線を引き、端から30mm程度の2箇所にマーキング
2. 片方の材のマーキングした箇所に9mmで穴を空ける
   ※鬼目ナットの仕様を確認し穴径を決める
3. もう片方の材のマーキングした箇所に6mmで穴を空ける
   ※蝶ボルトの径で穴を空ける
4. 六角レンチで鬼目ナットをねじ込む

ポイント：

• ドリルは垂直に保つ（この段階で斜めになると、蝶ボルトを垂直に締め付けにくくなる）
• 穴は材の端から少なくとも20mmは話した方が良いと思います（穴径が9mmですので、その二倍以上の20mm以上は必ず必要と判断しました）

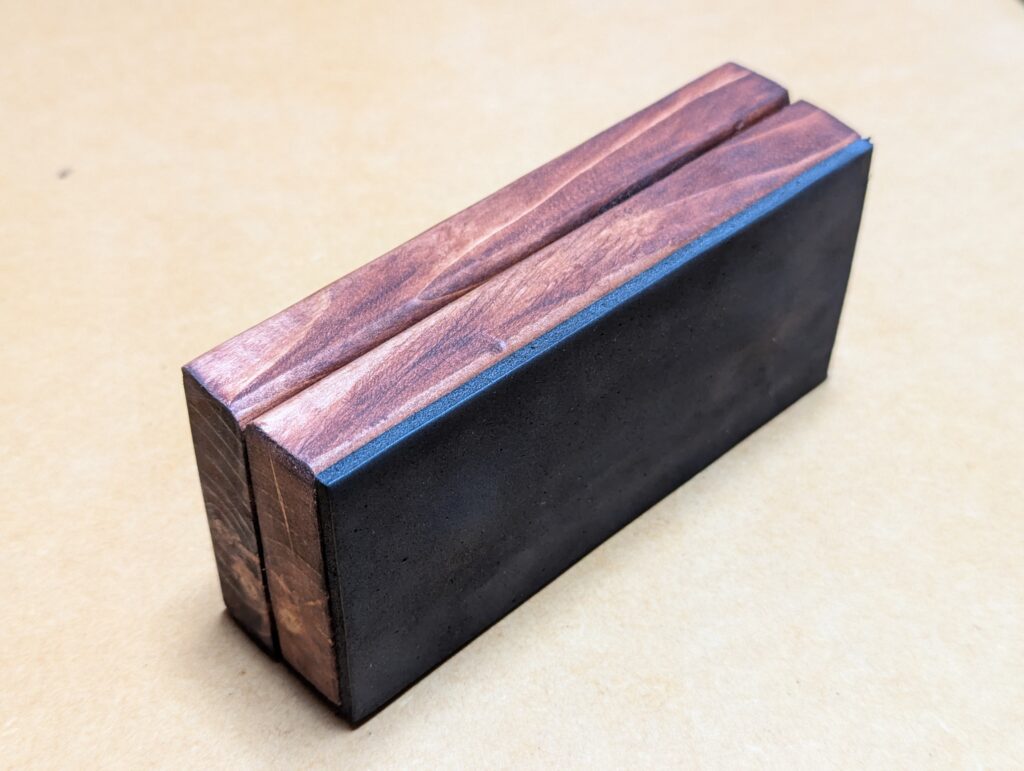

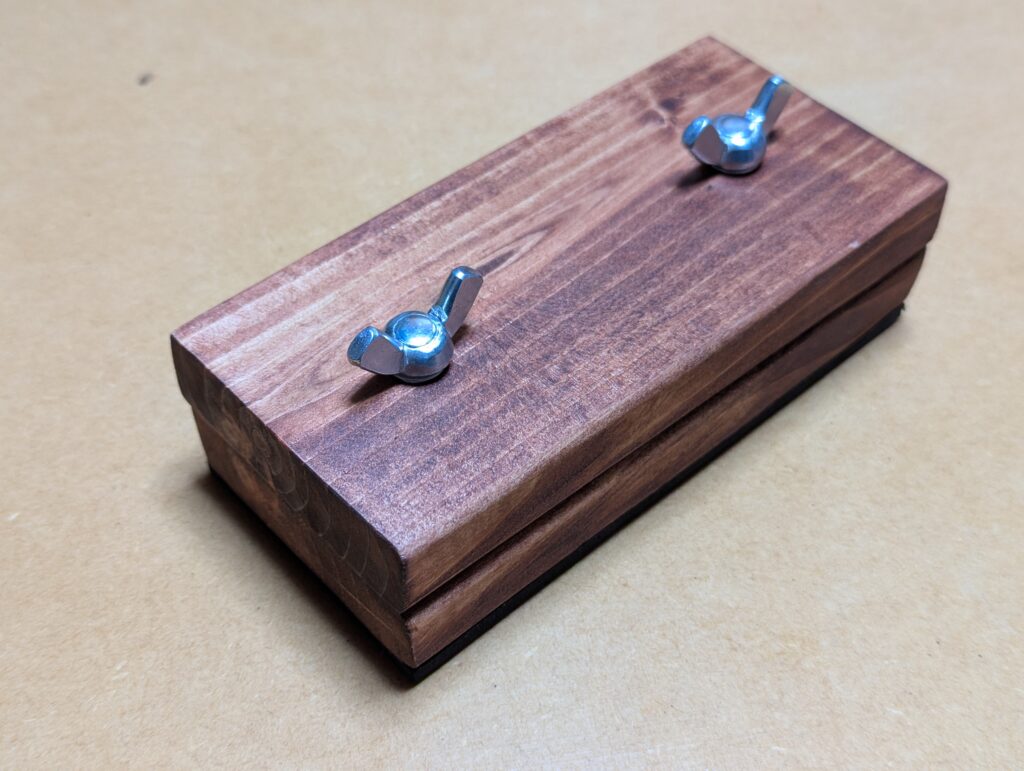

STEP3：クッション材を張り付けて完成させる

作業内容：

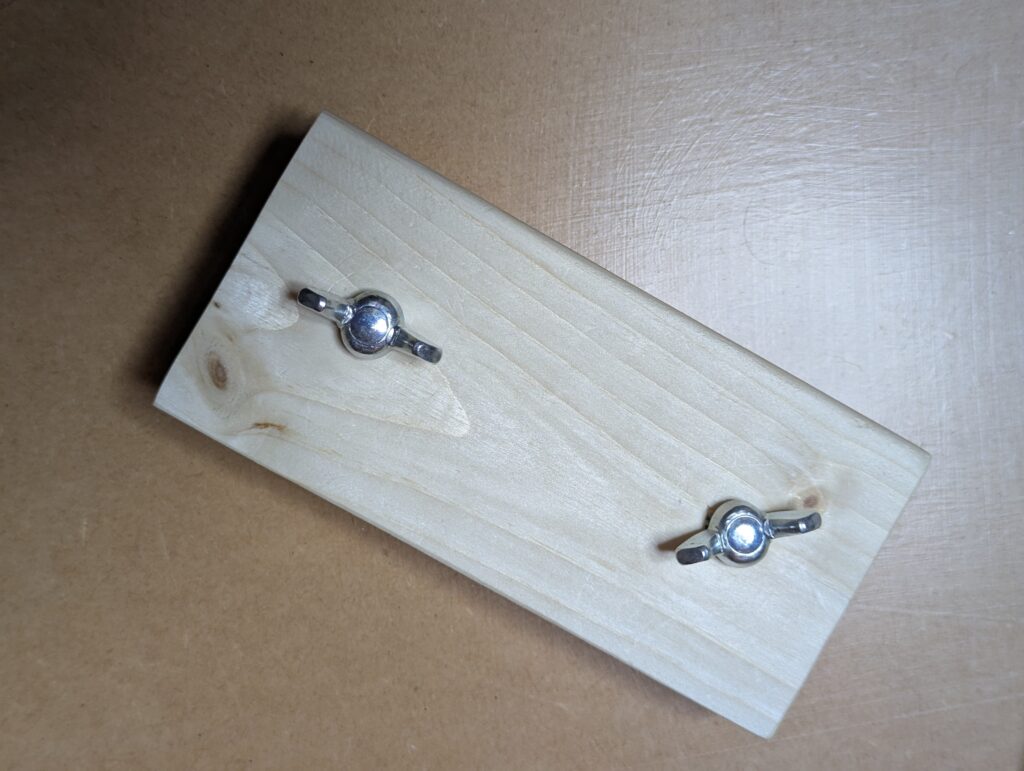

1. 鬼目ナットの穴に蝶ボルトを締め付けて締め込みを確認
2. 材料全体をサンドペーパーで研磨し、材料同士の段差などを揃える

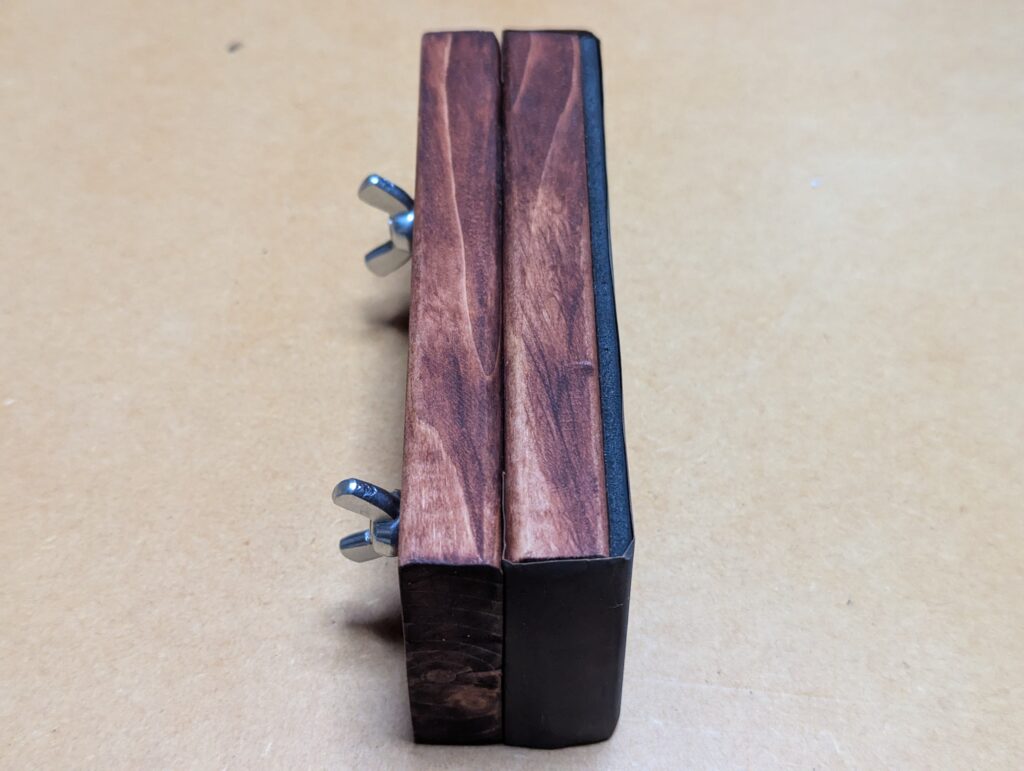

   ※任意だが、オイルステインなどで塗装すると手に馴染んでよい
3. クッションシートを本体の底面サイズに合わせてカット
4. クッションシートを張り付けて完成

ポイント：

• フェルトは研磨時のクッション性を高める（木材への追従性が向上）
• ボンドは塗りすぎないこと（はみ出すと仕上がりが汚くなる）

STEP4：仕上げと調整

作業内容：

1. テスト材（端材）で研磨テスト
2. 研磨面の均一性を確認
3. 必要に応じて、クッション材の厚みやペーパーの張り具合を調整

ポイント：

• 最初は粗目のペーパー（#120）でテスト
• 握りやすさを確認し、必要なら持ち手を再加工

3-4. 製作時のポイントとよくある失敗

よくある失敗	原因	対策
研磨面がムラになる	圧力のかけ方が不均一	本体サイズを手のひらに合わせる、研磨時は均一な力で押す
二枚の板がずれる	墨出しの精度や垂直に穴を空けていない	スコヤなどを用いて正確に墨をつける。また、ドリルガイドを用いて垂直に穴を空ける。

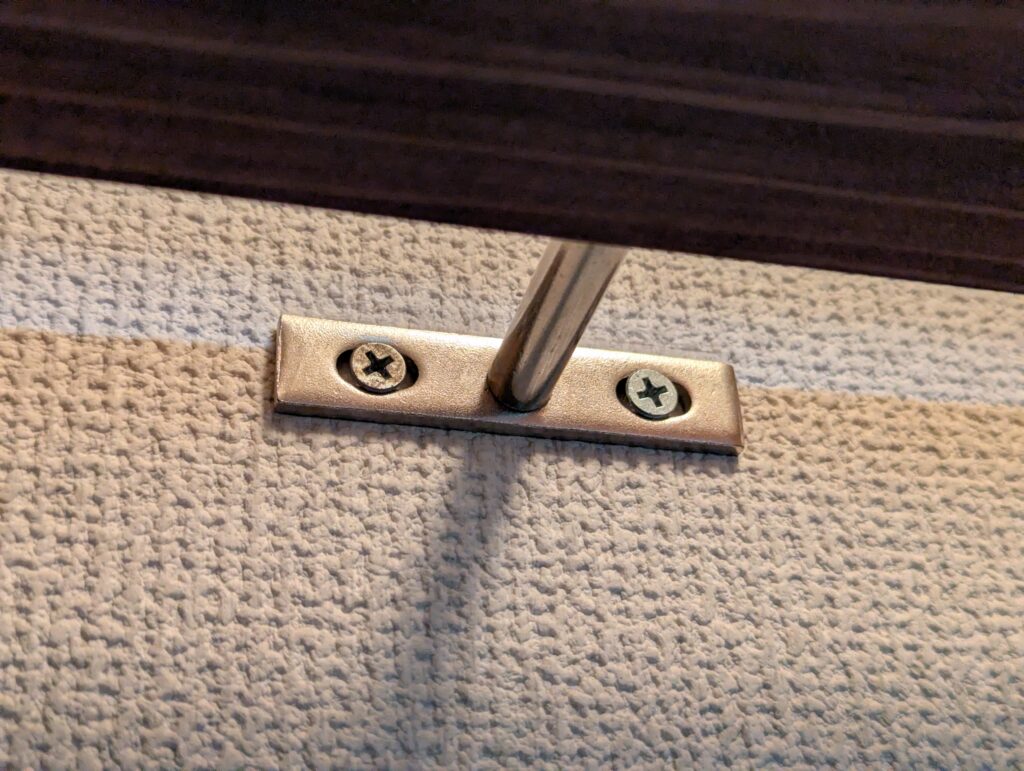

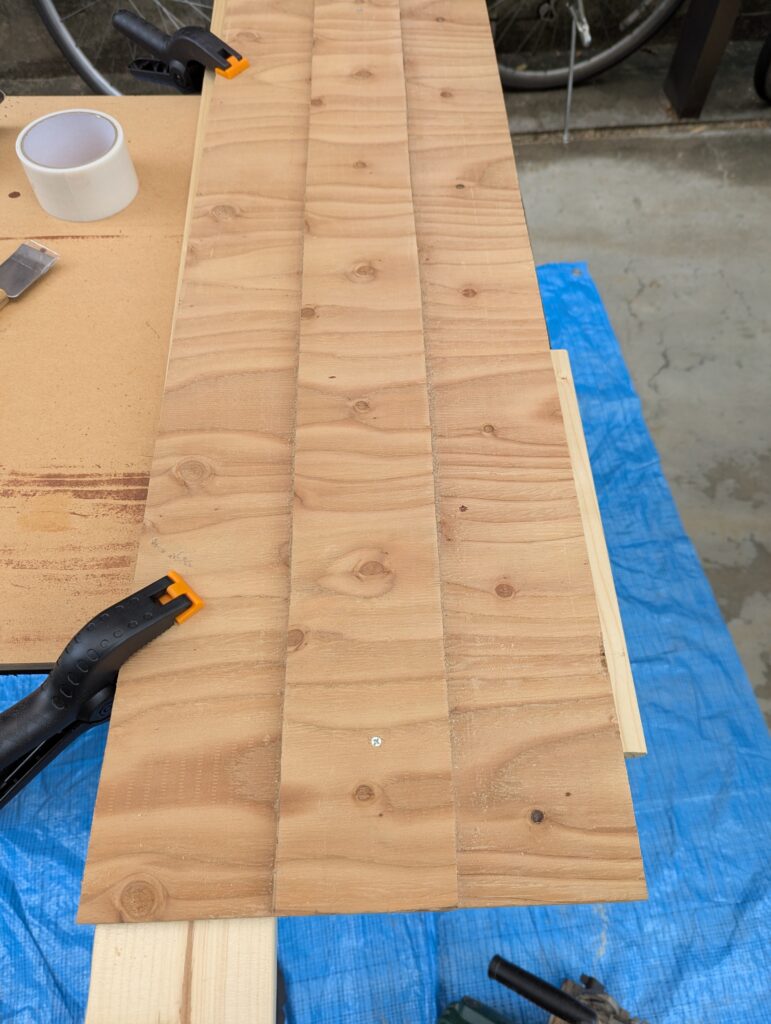

第4章：実践例1　壁面棚製作での活用

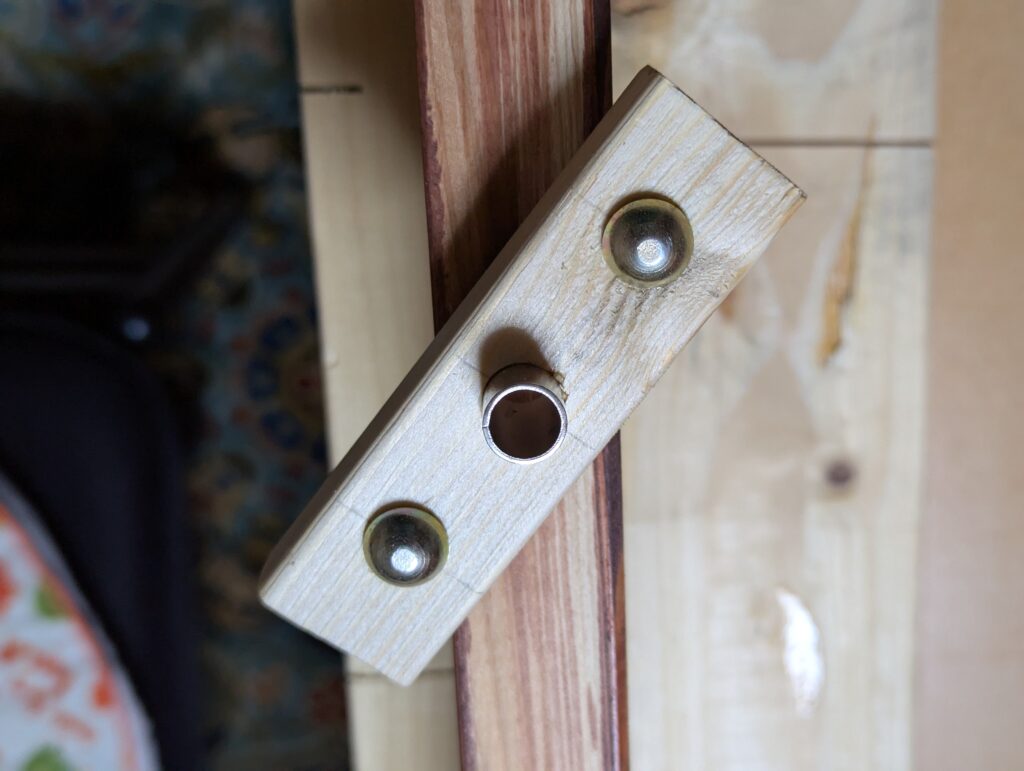

4-1. センタードリルガイドでカフェ板側面への精密な穴あけ

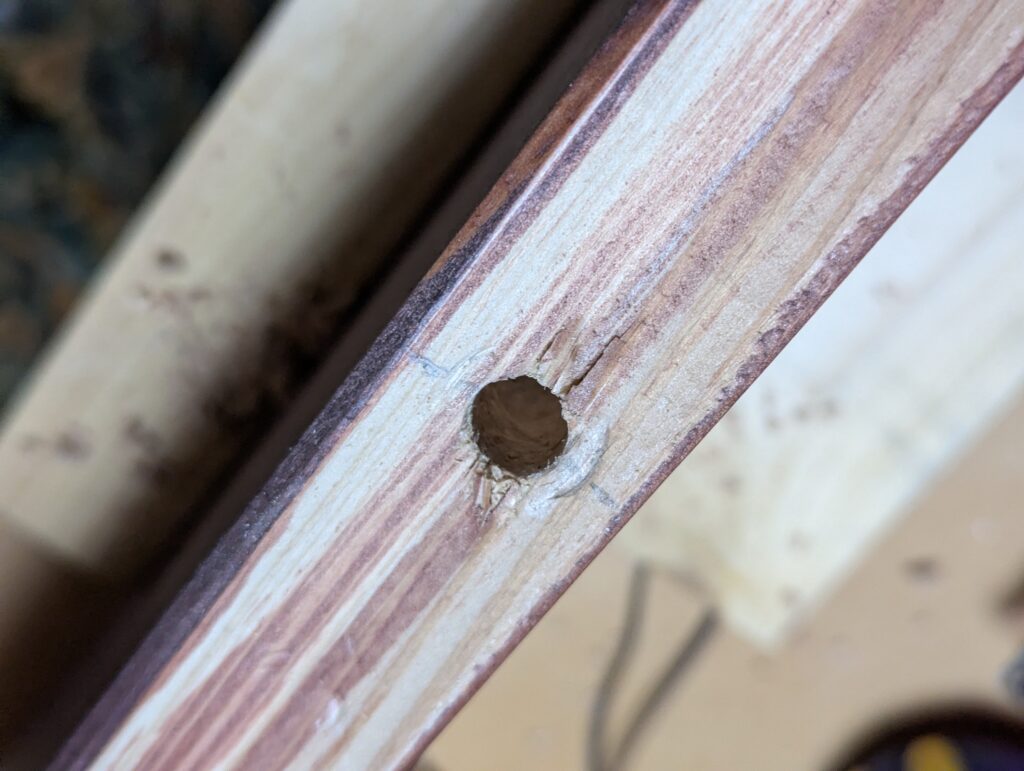

今回、壁面棚を製作するにあたり、カフェ板（厚さ30mm）の側面に10mmのダボ穴を開ける必要がありました。

課題：

• 側面が薄いため、わずかなズレで材を貫通してしまう
• 目測では中心線を正確に出すことが困難
• 複数箇所に穴を開けるため、再現性が必要

施工手順

1. クランプで固定：材料がずれないようにしっかり固定
2. 治具のセット：センタードリルガイドをカフェ板の側面に配置
3. ドリル施工：10mm径のドリルビットを治具のリベット穴に通し、垂直に穴を開ける
4. 確認：穴が中心線上に開いているか確認

結果：使用前後の比較

項目	治具なし（目測）	治具あり
精度	±2mm程度のズレ	±0.5mm以内
作業時間	1箇所あたり5分程度（墨出し含む）	1箇所あたり2分程度

第5章：実用例2　カテゴリーを超えた活用

5-1. なぜ一つの治具で複数の作業に対応できるのか

治具の本質は、「作業の精度を高める仕組み」です。

例えば、サンドペーパーホルダーの本質は「平面を均一に研磨する」ことにあります。この本質さえ理解していれば、研磨対象が木材であろうと金属であろうと、応用が可能なのです。

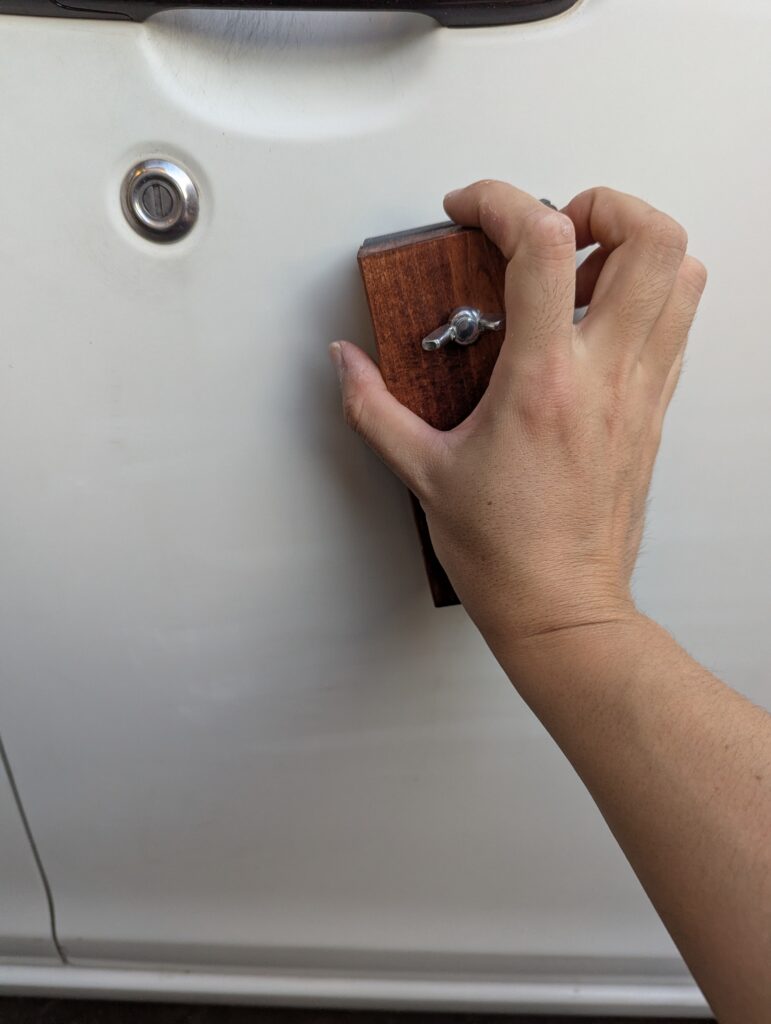

5-2. 車の傷補修での研磨作業

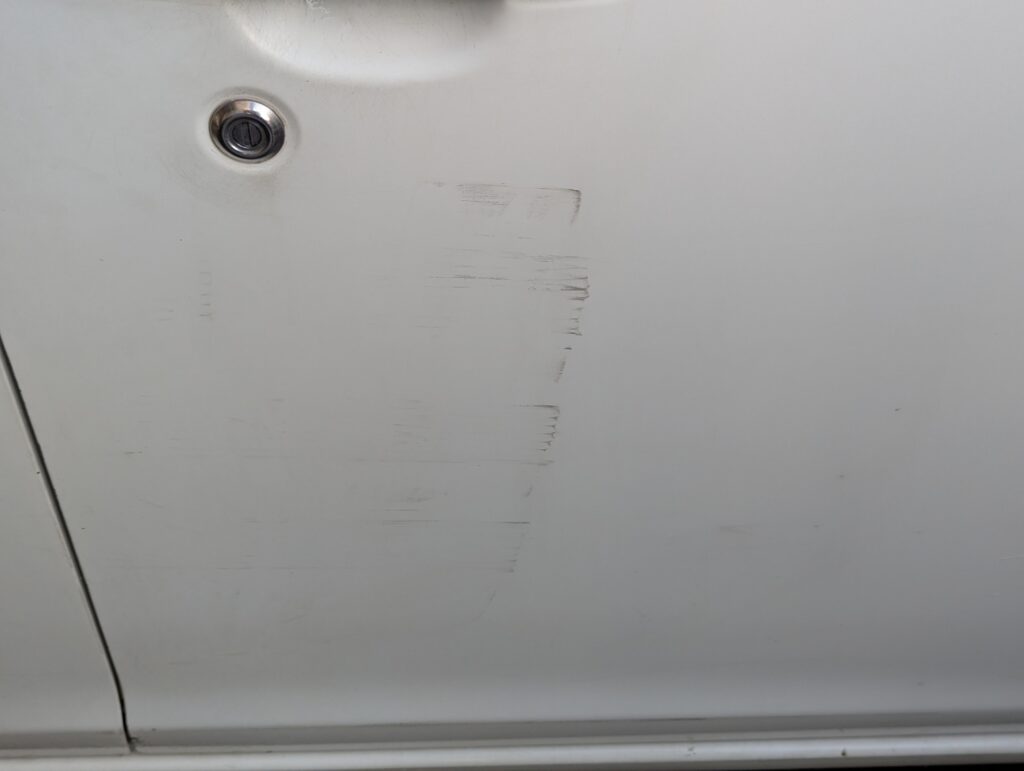

車のボディに擦り傷がついたため、耐水ペーパーで研磨して補修しました。

使用したペーパー：耐水ペーパー #320 → #600 → #1000

施工手順

1. 粗研磨：#320の耐水ペーパーをホルダーに固定し、水をかけながら研磨
2. 中研磨：#600のペーパーに交換し、さらに滑らかに
3. 仕上げ研磨：#1000のペーパーでプライマー塗装前の下地仕上げ
   ⇒以降塗装工程に入る。詳細は傷補修プロジェクトでご確認ください。

結果

• 浅い擦り傷がほぼ目立たなくなった
• ホルダーを使うことで、均一な圧力がかかり、塗装面を削りすぎるリスクが減った
• 手研磨に比べて、作業時間が約半分に短縮

第6章：治具のメンテナンスと保管

6-1. 長持ちさせるためのメンテナンス方法

治具を長く使い続けるためには、適切なメンテナンスが不可欠です。

センタードリルガイド

• 使用後の清掃：木くずをブラシで払い落とす
• 金属部分の保護：錆防止のため、薄く油を塗布
• 精度確認：定期的にテスト材で精度を確認

サンドペーパーホルダー

• ペーパー交換：目詰まりしたペーパーはすぐに交換
• クッションの状態確認：クッションが剥がれていないか確認
• ボルトの点検：クリップの力が弱くなっていないか確認

6-2. 適切な保管方法

• 湿気を避ける：木製治具は湿気で変形するため、乾燥した場所に保管
• 専用の収納スペース：工具箱に専用スペースを確保し、他の工具と接触しないようにする
• ラベリング：複数の治具がある場合は、用途をラベルで明記

6-3. 精度が落ちた時の対処法

長期間使用していると、治具の精度が落ちることがあります。

症状	原因	対処法
穴の位置がずれる	金属パーツの緩み	エポキシ接着剤で再固定
研磨面がムラになる	クッション材の劣化	クッションを新しいものに交換
治具本体の歪み	湿気による変形	新しい治具を製作（または乾燥させて調整）

FAQ：よくある質問10選

Q1. 治具製作に必要な初期投資はどれくらいですか？

A. 端材を活用すれば、ほぼ0円〜500円程度で製作可能です。エポキシ接着剤やクッションシートは100円ショップで入手できます。

Q2. 製作時間はどれくらいかかりますか？

A. センタードリルガイドは約2時間、サンドペーパーホルダーは約1時間です（接着剤の乾燥時間を除く）。

Q3. 市販の治具と自作治具、どちらが良いですか？

A. 自作をおすすめします。理由は、(1)コストが安い、(2)自分の作業に最適化できる、(3)製作過程で技術が向上する、の3点です。

Q4. 治具の精度を確認する方法は？

A. 必ず端材でテストを行い、穴の位置や研磨の均一性を確認してください。最初のテストで精度が出ない場合は、治具を微調整します。

Q5. サンドペーパーホルダーのクッションシートは必須ですか？

A. 必須ではありませんが、クッションがあることで木材への追従性が高まり、表面品質が向上します。特に曲面の研磨では効果が大きいです。

Q6. 治具の寿命はどれくらいですか？

A. 適切にメンテナンスすれば、数年〜10年程度は使用可能です。ただし、木製治具は湿気による変形に注意してください。

Q7. エポキシ接着剤以外でも接着できますか？

A. スーパーXなどの多用途接着剤でも接着可能ですが、金属と木材の接合にはエポキシ接着剤の方が強度が高くおすすめです。

Q8. 他にどんな治具を自作できますか？

A. カットガイド、45度カットジグ、ダボ穴ジグ、組み立て用クランプなど、様々な治具が自作可能です。今後、別記事で紹介しようと予定しています。

まとめ：小さな治具が生む大きな変化

今回製作した2つの治具は、どちらも「精度を高める」という本質的な役割を持っています。

• センタードリルガイド：材の中心に正確に穴を開け、木割れを防ぎ、強度を確保する
• サンドペーパーホルダー：均一な圧力で研磨し、表面品質を向上させる

これらの治具は、一度製作すれば何度も使い回せる「投資」であり、木工DIYだけでなく、車のメンテナンスなど他のプロジェクトにも応用できる汎用性を持っています。

治具製作は、単なる「道具作り」ではありません。それは、「精度とは何か」を身をもって理解し、「なぜそうするのか」を考える訓練そのものです。

次にホームセンターに行ったとき、あなたの目には何が映るでしょうか？きっと、今までとは違う視点で、「この端材で、どんな治具が作れるだろう」という新たな可能性が見えてくるはずです。

---
