はじめに：音を「視る」というロマン

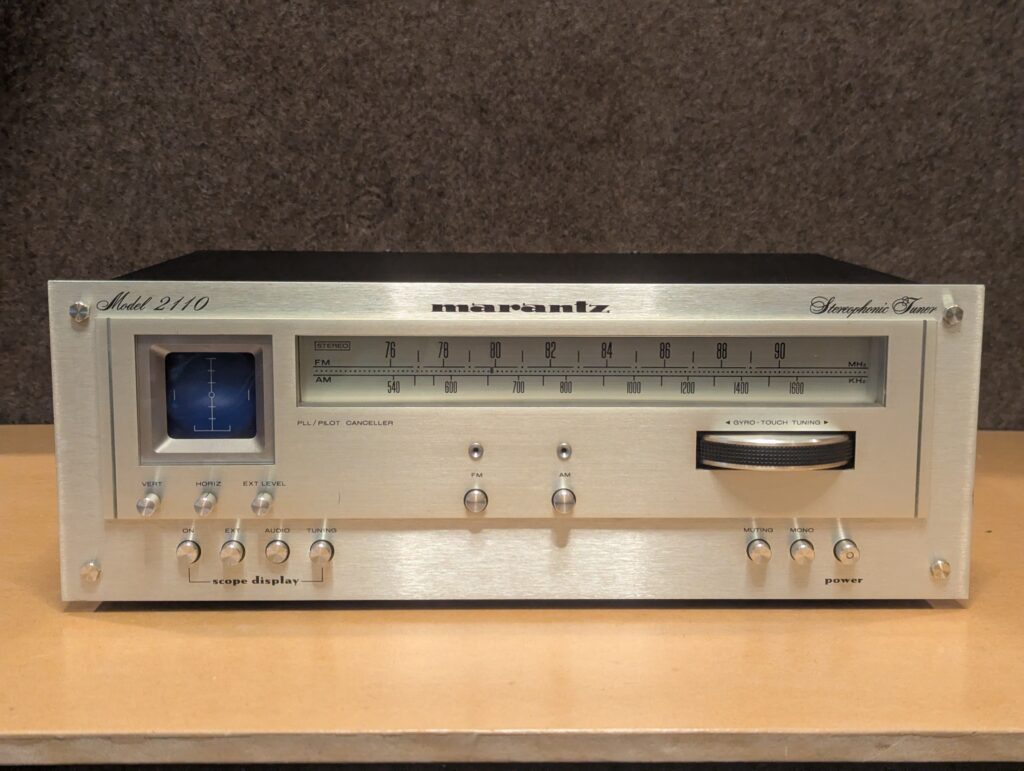

オーディオの歴史において、いくつかの「特異点」と呼べる機種が存在します。1970年代後半、Marantzが世に送り出したModel 2110は、まさにその一つです。
通常のチューナーとしての機能に加え、フロントパネル左側に鎮座する円形のブラウン管（CRT）。これは単なる飾りではなく、信号波形を表示する本物のオシロスコープです。音楽を聴くだけでなく、波形の揺らぎとして「視る」。このギミックに、当時のオーディオ少年たちはどれほど胸を焦がしたことでしょうか。
今回、ハードオフのジャンクコーナーでこの名機と遭遇しました。価格は17,000円。ジャンクとしては高額ですが、ネット相場を考えれば格安。しかし、その症状は深刻でした。
Model2100に引き続き、このModel2110のオシロスコープを救うで。
なあ、買ってもええやろ？な？
ダメといっても言うこと聞かないでしょ。
いいでしょう。絶対に直しなさいよ。
症状の確認：死んだ「緑の瞳」
持ち帰り、恐る恐る通電確認を行います。
- 音声：FM/AMともに受信OK。音は正常に出ている。
- 外装：スイッチカバーが接着不良で脱落。ヒューズランプは全滅し光らない。
- オシロスコープ：これが最大の問題でした。CRTの中央に、力のない緑色の点が一つ浮かんでいるだけ。オーディオ信号を入れても、チューニングダイヤルを回しても、光点は微動だにしません。
「輝点が動かない」ということは、偏向回路（ビームを上下左右に動かす回路）か、あるいはそれ以前の電源回路に異常があることを示唆しています。ここから、長く険しいトラブルシューティングが始まりました。
第1章：洗礼｜新品パーツが「燃えた」瞬間
1-1. ヒューズ切れの発見と安易な交換

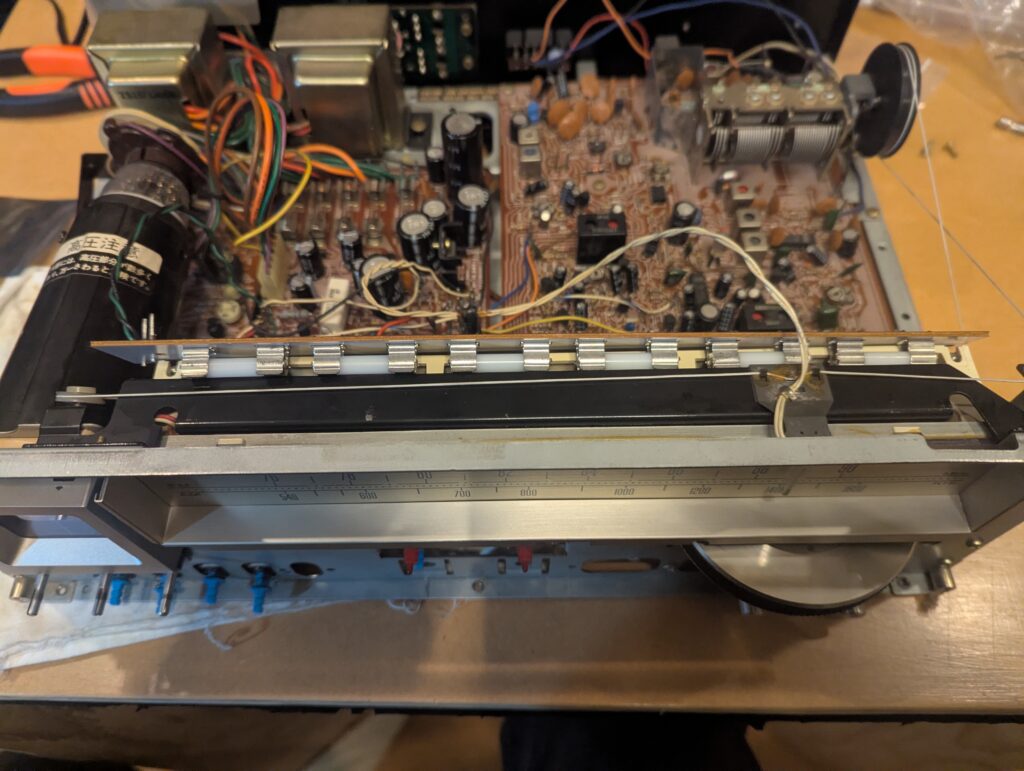

まずは内部を目視確認します。埃はそれなりですが、致命的な焦げ跡などは見当たりません。

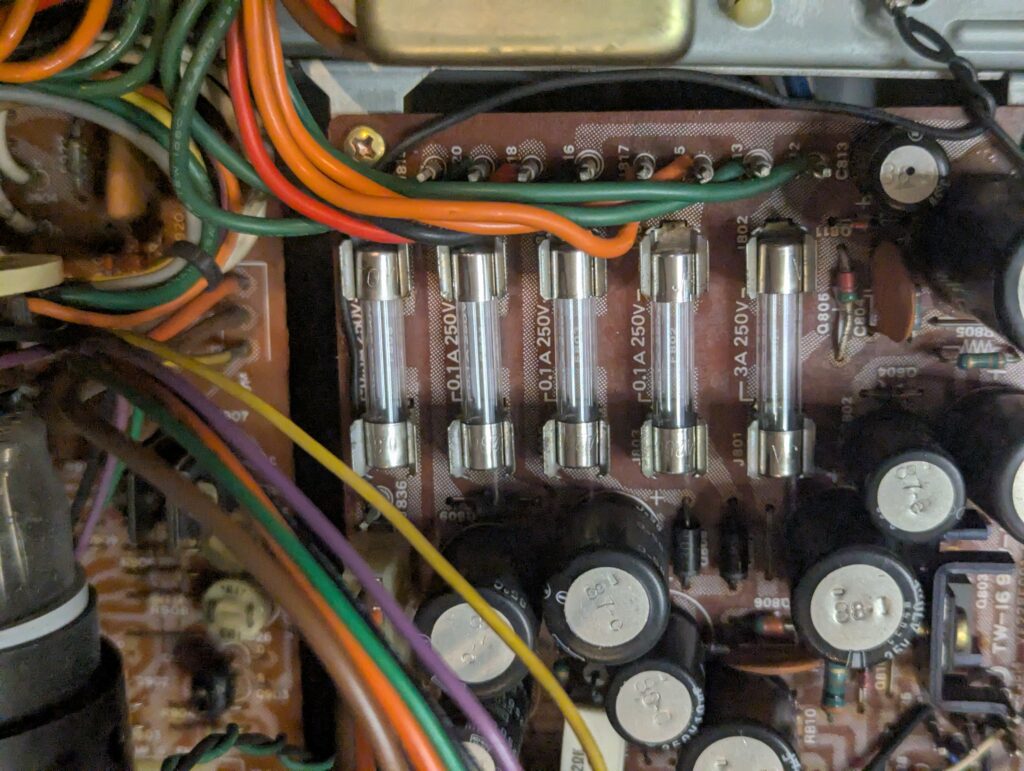

しかし、電源基板（P800 Power Supply Unit）を確認すると、複数のガラス管ヒューズのうち、0.1A/250Vの3本が切れているのを発見しました。
「ヒューズ切れか。経年劣化で切れただけなら、交換すれば直るかもしれない」
そんな甘い期待を抱き、新品のガラス管ヒューズ（250V 0.1A）を用意しました。これらを交換し、スイッチをONにします。
1-2. 発煙、そして緊急停止
電源を入れた瞬間でした。
電源基板上の抵抗器から、一筋の紫煙が立ち上りました。慌てて電源ケーブルを抜きます。部屋に広がる、電子部品が焼ける独特の臭い。
案の定、交換したばかりのヒューズが溶断しています。
これは「経年劣化」などという生易しいものではありません。回路のどこかで完全なショート（短絡）が起きています。ヒューズが飛ぶには、飛ぶだけの理由があったのです。
【教訓】ヒューズ交換の鉄則
ヒューズが切れている場合、必ず「過電流が流れた原因」が存在します。原因を特定・排除せずにヒューズだけを交換して通電するのは、今回のように他の部品（抵抗やトランジスタ）を道連れにして焼損させるリスクがあるため、絶対に避けるべきです。
第2章：捜査｜ショート箇所を特定せよ（アイソレーション）
抵抗が燃えたということは、そのラインに過大な電流が流れているということです。しかし、闇雲に部品を交換しても、また燃やすだけです。ここからは回路図（Service Manual）を頼りに、論理的に犯人を追い詰めていきます。
2-1. 回路の切り分け（アイソレーション）
まずは、ショートしているのが「電源回路（P800）そのもの」なのか、それとも「電源が供給されている先の回路」なのかを判別する必要があります。
Marantz Model 2110は、各基板がワイヤーで接続されています。これを一つずつ外していくことで、問題箇所を切り分けます。
- Pr00（Scope Display Switch）への供給ラインを遮断：オシロスコープの表示切替を行うスイッチ基板への配線を外します。
- P900（Scope Amp）への供給ラインを遮断：CRTを駆動するアンプ基板への配線を外します。

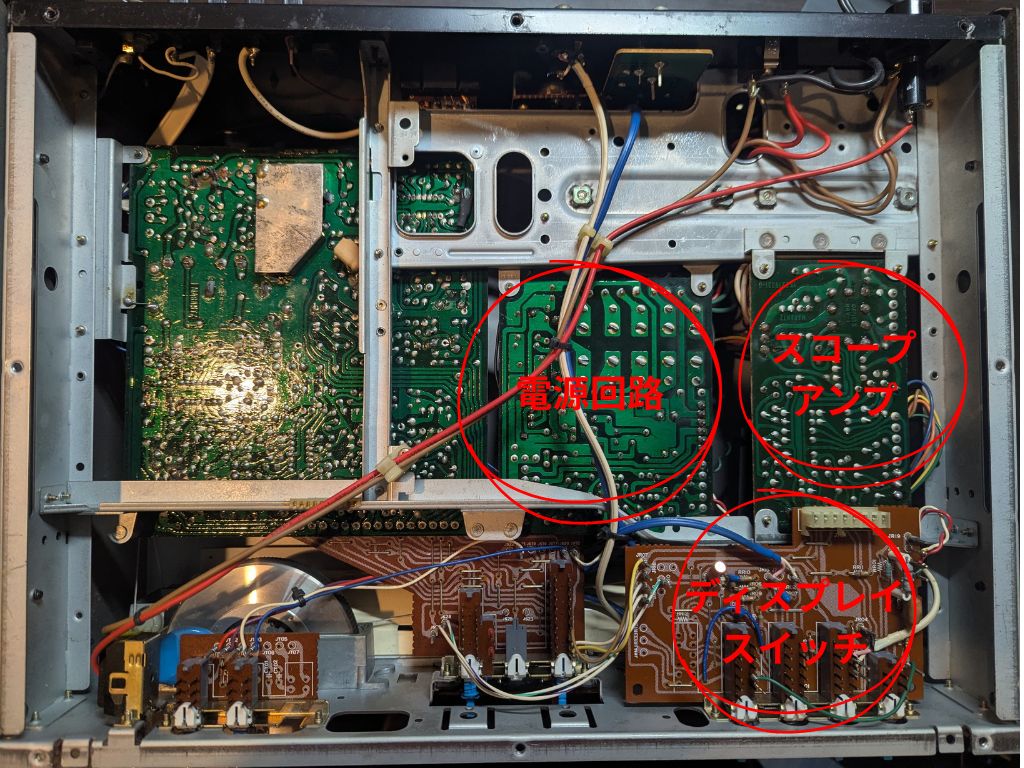

コネクタを外し、各回路（P800, Pr00, P900）が電気的に独立した状態にします。この状態で、テスターを使って各基板の電源ラインとグランド間の抵抗値を測定します。
判定基準：もし抵抗値が0Ω近くまで下がっていれば、その基板内の部品がショートしています。
2-2. 深まる謎：テスターでは「シロ」
測定結果は予想外のものでした。
- P800（電源基板）：抵抗値 極大（ショートなし）
- Pr00（スイッチ基板）：抵抗値 極大（ショートなし）
- P900（アンプ基板）：抵抗値 極大（ショートなし）
「えっ、ショートしていない？」テスター（印加電圧 約9V）で測る限り、全ての回路は正常な絶縁を保っています。しかし、電源をONにして実動作電圧がかかると、確実に何かがショートし、抵抗が燃えるのです。
念のため、疑わしいコンデンサ（燃えた抵抗の先にある平滑用コンデンサなど）をパーツチェッカー「DSO-TC3」で個別に検査しました。 結果は「Capacitor 10.5μF」……正常値を示します。
2-3. 「動的ショート」という結論
静的な検査（テスター、パーツチェッカー）では正常。導通チェックでも完全な短絡反応はありませんでした。
しかし、動的な状況（通電時）ではショートする。 この矛盾する現象の正体は、コンデンサの「絶縁破壊（動的ショート）」しか考えられません。
2-4. 真犯人の特定と実証
この仮説を実証するために、手荒な勝負に出ます。

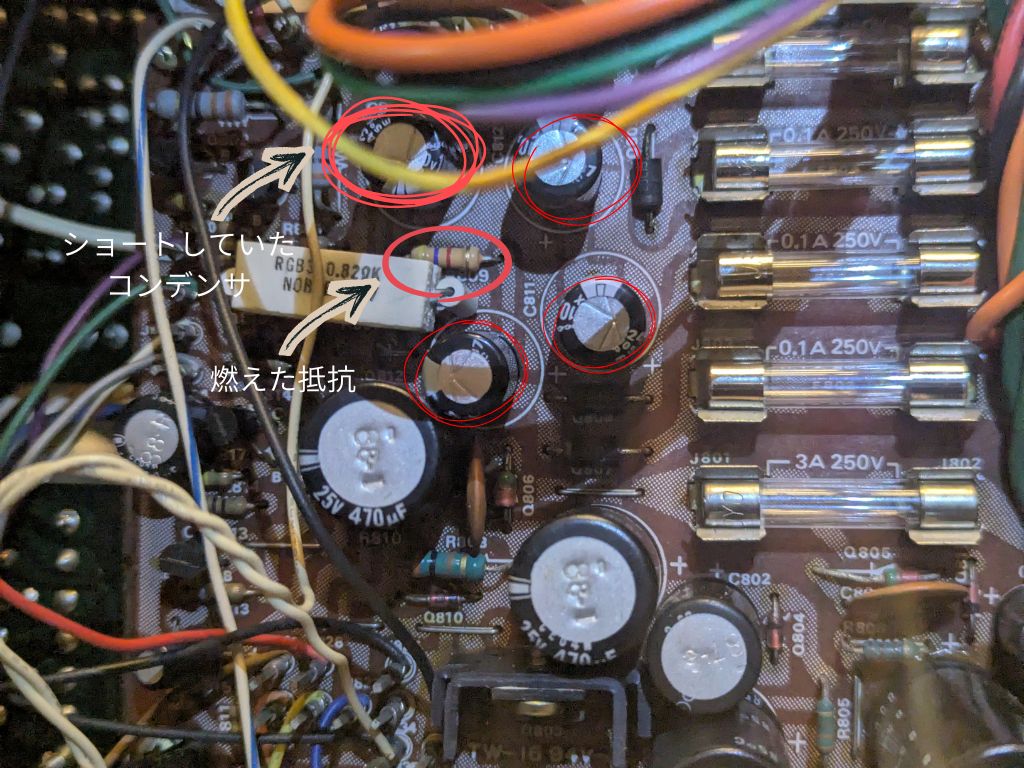

燃えた抵抗（R809 4.7kΩ）よりも下流に配置されている、最も怪しい電解コンデンサ（10μF）を基板から取り外した状態で、電源をONにします。
スイッチONや。ぽちっとな。
……煙が出ません。抵抗も熱くなりません。
確定です。テスターの前では「良品」の顔をしていたこのコンデンサが、高電圧がかかった瞬間に牙を剥き、回路をショートさせていた真犯人でした。このショートにより、オシロスコープ回路へ行くべき電流が全てグランドへ流れ落ち、結果として「光点が動かない（回路が動作しない）」状態を引き起こしていたのです。
第3章：再生｜徹底的な部品交換と是正
原因は特定できました。ここからは、再発防止を含めた徹底的な修理を行います。今回使用した部品は、信頼性の高い日本メーカー製を中心に選定しました。
4-1. コンデンサと抵抗の刷新（P800/Pr00）
まずは電源基板（P800）です。動的ショートを起こしていたコンデンサだけでなく、電源基盤の全てを新品に交換します。
- 高圧部コンデンサ：10μF 400V（ルビコン PXシリーズ）。元は250Vや350V定格でしたが、耐圧に余裕を持たせて400V品（105℃対応）を採用しました。
- 低圧部コンデンサ：470μF 25V、2200μF 35Vなど（ルビコン PX/日本ケミコン LXJ）。電源平滑用の要です。
- 抵抗器の強化：発煙した抵抗器（4.7kΩ）は、炭素皮膜抵抗の1W品（許容電力の大きいもの）へ交換しました。純正よりも熱に対する余裕を持たせ、再発を防ぎます。
4-2. 前オーナーの「誤修理」を正す

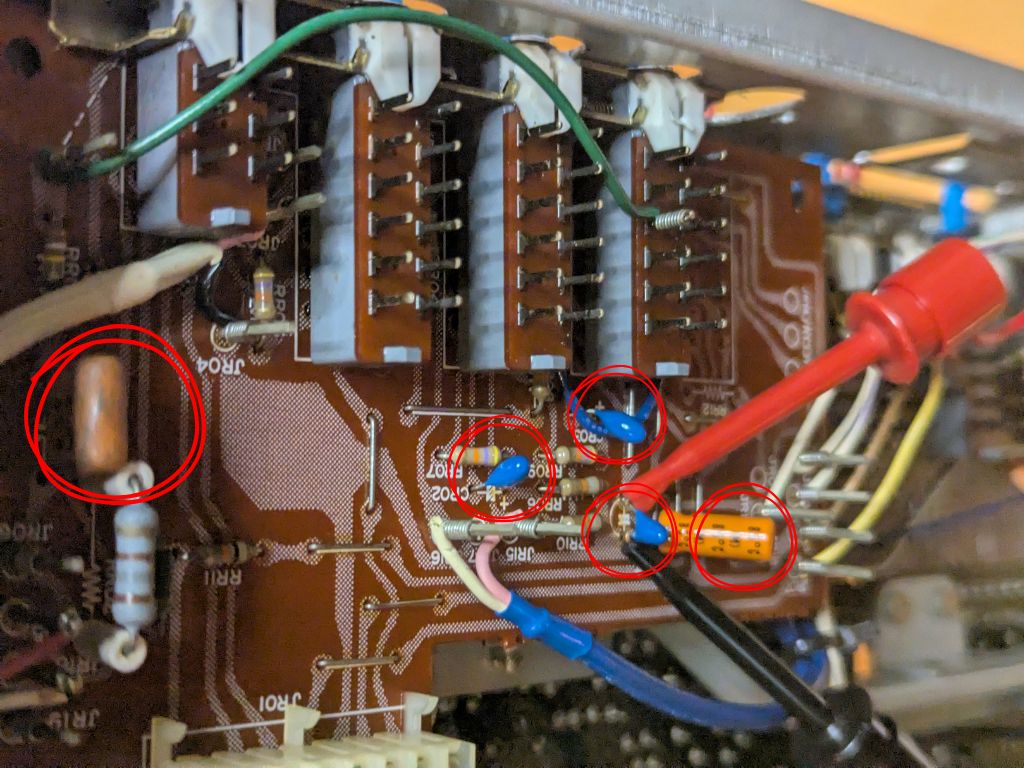

作業中、スイッチ基板（Pr00）に違和感を覚えました。回路図と照らし合わせると、指定とは異なる容量のコンデンサが取り付けられていたのです。おそらく、過去の所有者が修理を試みて手持ちの部品で代用したのでしょう。
ここも正規の値に戻します。積層セラミックコンデンサ（0.22μF、0.022μF）とフィルムコンデンサ（0.047μF）を秋月電子で購入し、全て仕様通りに打ち替えました。
赤と黒のクリップをコンデンサに接続することにより、パーツチェッカーで値を測定している。
4-3. LED化と外装補修

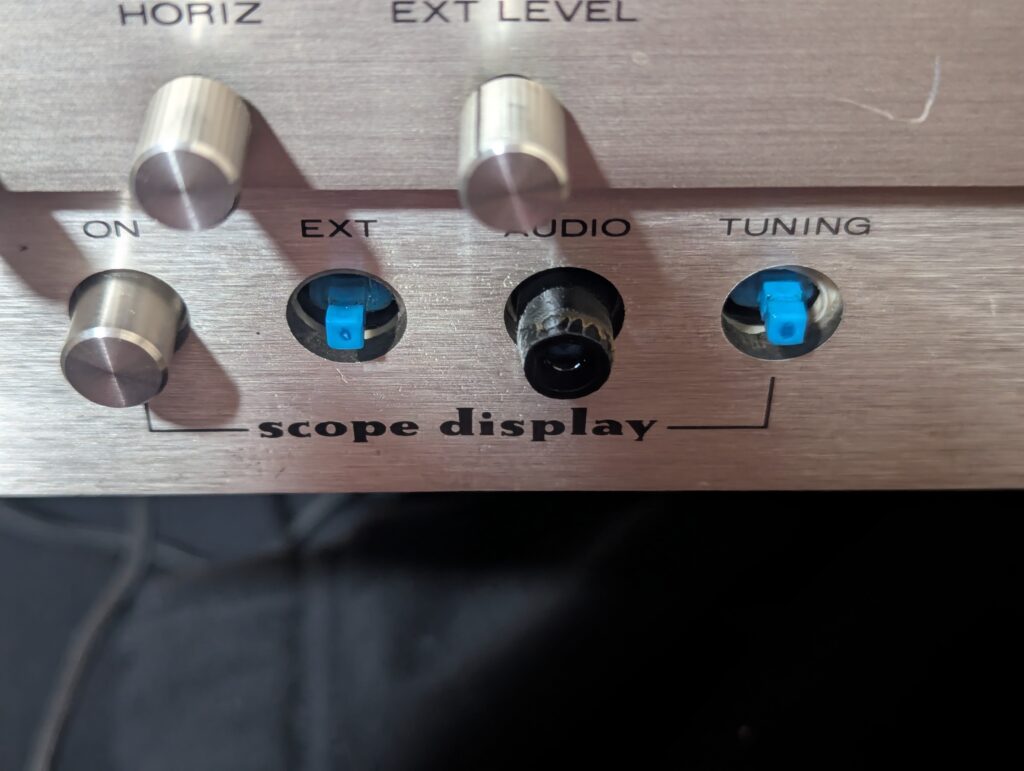

仕上げはドレスアップです。Model 2100同様、切れていたヒューズランプ（6本）を、アイスブルー色のLEDに交換します。これにより発熱を抑えつつ、クールな発光を実現します。
※Model2100の修理に関しては、こちらをご確認ください。
- 部品：AC8V LEDヒューズランプ（アイスブルー色）
- 入手先：AliExpress（約1,500円 / 11本セット）
※「Tecolampe fuse lamp」などで検索すると出てくると思います。
また、外れてしまっていたスイッチカバーは、「セメダイン スーパーX」で接着しました。瞬間接着剤は衝撃に弱く、また白化して見栄えを損なうため、弾性のあるスーパーXが最適です。
※接着剤に関してはこちらでも解説しています。
第4章：理論｜なぜ光点は動くのか？
修理後の写真をお見せする前に、このModel 2110の最大の特徴である「オシロスコープ」がどのように音楽を表示しているのか、その仕組みを簡単に解説します。
4-1. X軸とY軸のダンス（リサージュ図形）
ブラウン管（CRT）は、電子銃から発射された電子ビームを、偏向板にかかる電圧で上下（Y軸）・左右（X軸）に曲げることで光点を移動させます。
- オーディオモード（Audio Display）：
- Y軸（垂直）：Lチャンネル（左）の音声信号電圧で上下に振れます。
- X軸（水平）：Rチャンネル（右）の音声信号電圧で左右に振れます。
この2つの動きが合成されると、以下のような図形（リサージュ図形）が描かれます。
- モノラル信号（L=R）：XとYが同じ量だけ動くため、「右上がりの直線」になります。
- ステレオ信号（L≠R）：左右で位相や音量が異なるため、複雑に広がる「雲のような図形」になります。
今回の故障は、電源回路のショートにより、この偏向板を駆動するための高電圧（アンプ回路への電源）が供給されず、電子ビームを制御できなくなっていたことが原因でした。
画面中央に点が止まっていたのは、「無信号（電圧ゼロ）」の状態が維持されていたため「無音」として表示されていたのですね。
第5章：結果と費用｜2万円で手に入れた「波形」
全ての作業を終え、再び電源を投入します。
緊張の一瞬や。ぽちっとな。
煙は……出ない。ヒューズも飛ばない。

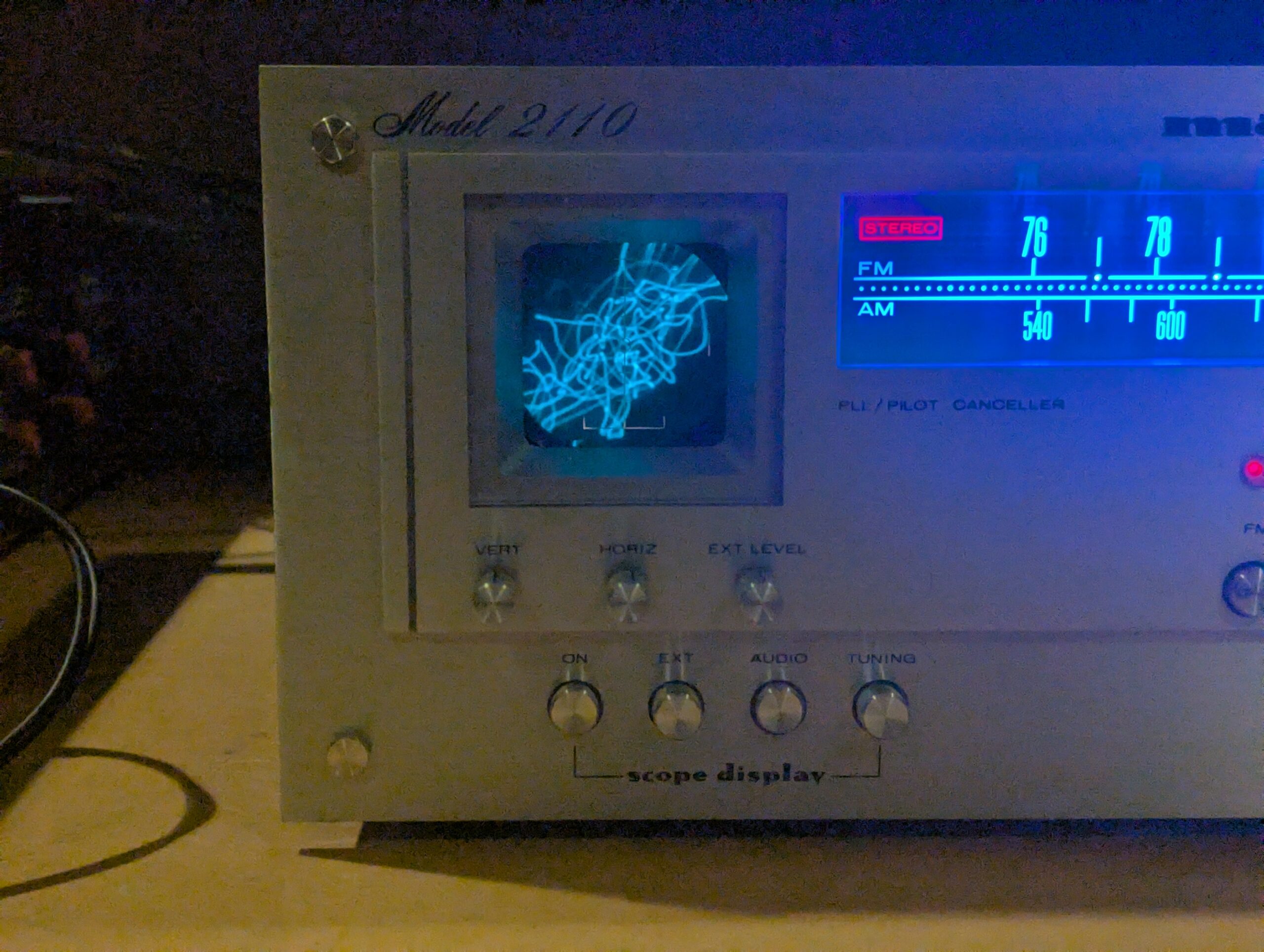

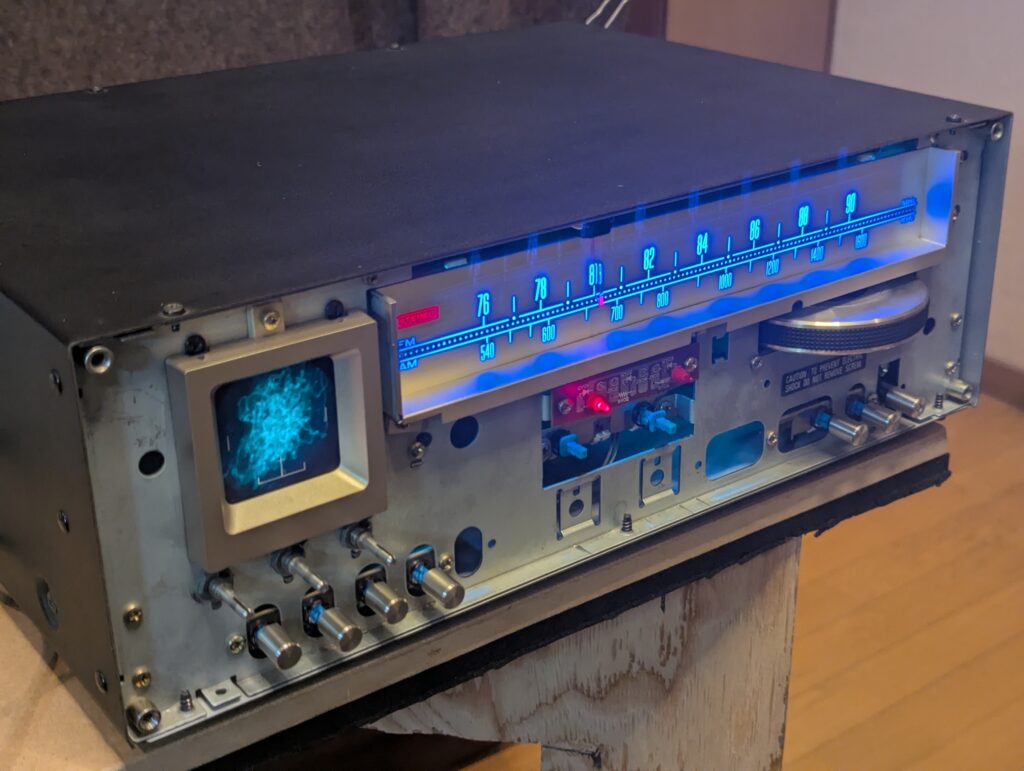

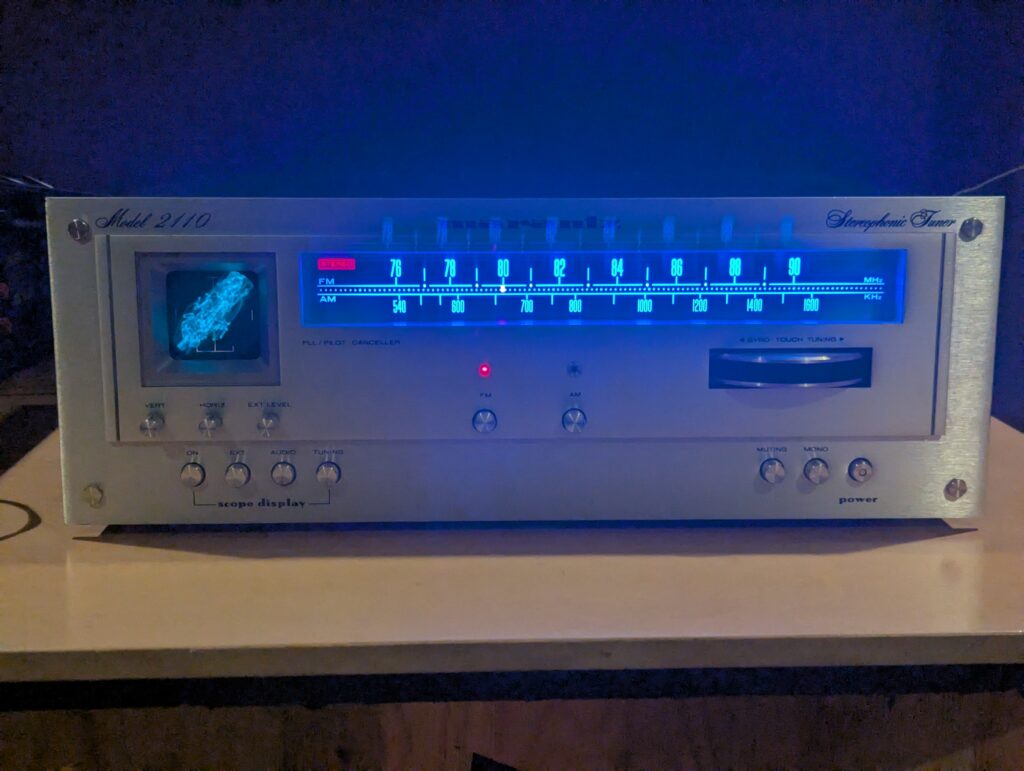

数秒後、CRTの中に緑色の輝点が現れました。FM放送にチューニングを合わせると、その点は生き物のように上下左右に広がり、音楽に合わせて踊り始めました。修理成功です。
かかった費用（送料込み）
| 項目 | 費用 |
|---|---|
| Marantz Model 2110本体 | 17,000円 |
| ヒューズ（ELPA 0.1A）×3袋 | 800円 |
| LEDランプ（6本使用） | 約800円 |
| コンデンサ・抵抗類一式 | 1,200円 |
| 合計 | 約19,800円 |
※上記の価格は送料込み価格です。
まとめ：見えない故障との闘いを終えて
約3,000円の投資で、この素晴らしいギミックを持つチューナーが蘇りました。AM受信時のノイズ（PC等の高周波ノイズを拾いやすい設計）などの古さゆえの弱点はありますが、波形を見ながらFMを聴く体験は、現代のデジタル機器では決して味わえない贅沢な時間です。
今回の修理で得た最大の教訓は、「テスターの数値を過信するな」ということ。電子工作の基本中の基本ですが、それを実体験として（少々の煙と共に）学ぶことができたのは、プライスレスな経験でした。
部屋の明かりを落として、青いパネルと緑の波形を眺める。これだけで酒が進むわ。動的ショートなんていう厄介なボスキャラを倒した後の酒は格別やな。
良くやったね、praxis。私のコレクションに追加です。後で書斎に運んでおいてね。
…。
